海灣GST-LD-KZ014直接控制盤結構特征、安裝與布線

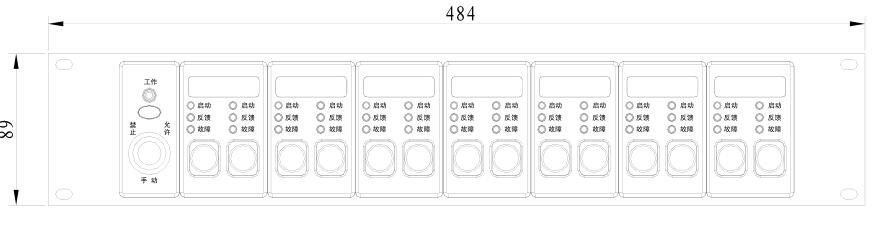

GST-LD-KZ014直接控制盤由4路、6路燈鍵板和4路、6路輸出板組成,燈鍵板與輸出板通過16P和10P數據線連接,其面板示意圖如圖3-16所示:

海灣GST-LD-KZ014直接控制盤面板燈鍵含義如下:
手動鎖:用于選擇手動啟動方式,可設置為手動禁止或手動允許。
工作燈:綠色,正常上電后,該燈亮。
啟動燈:紅色,發出命令信號時該燈點亮,如果10s內未收到反饋信號,該燈閃爍。
反饋燈:紅色,接收到反饋信號時,該燈點亮。
故障燈:黃色,該路外控線路發生短路和斷路時,該燈亮。
按鍵:此鍵按下,向被控設備發出啟動或停動的命令。
GST-LD-KZ014直接控制盤外接端子示意圖如圖3-17所示:
手動鎖:用于選擇手動啟動方式,可設置為手動禁止或手動允許。
工作燈:綠色,正常上電后,該燈亮。
啟動燈:紅色,發出命令信號時該燈點亮,如果10s內未收到反饋信號,該燈閃爍。
反饋燈:紅色,接收到反饋信號時,該燈點亮。
故障燈:黃色,該路外控線路發生短路和斷路時,該燈亮。
按鍵:此鍵按下,向被控設備發出啟動或停動的命令。
GST-LD-KZ014直接控制盤外接端子示意圖如圖3-17所示:

其中:
O:直接控制輸出線;
COM:直接控制輸出與反饋輸入的公共線;
I:反饋輸入線。
O、COM:組成直接控制輸出端,通過ZD-01終端器與負載連接,O為輸出端正極,COM為輸出端負極,啟動后O與COM之間輸出DC24V。
I、COM:組成反饋輸入端,接無源觸點;為實現檢線,I與COM之間接4.7kΩ終端電阻。
布線要求:接線宜采用BV銅芯導線,1.0mm2≤導線截面≤1.5mm2。

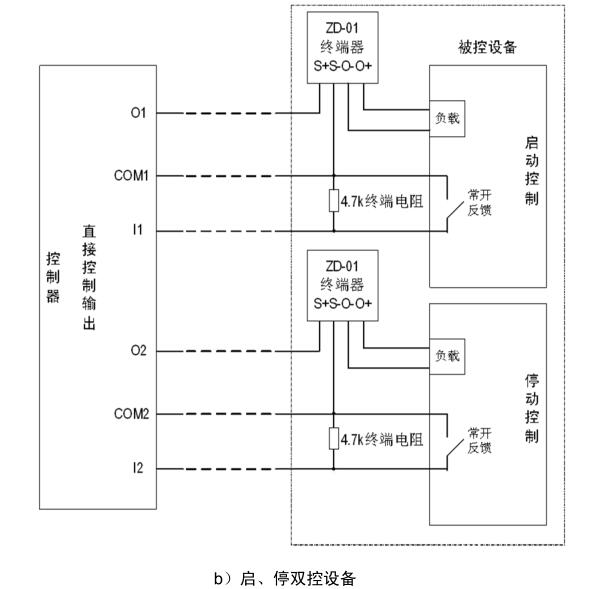

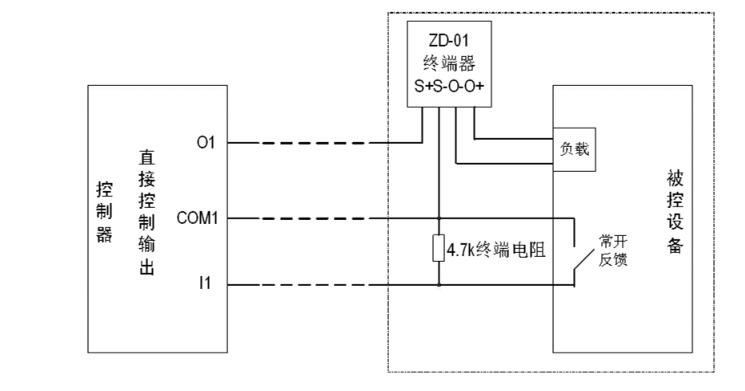

直接控制輸出與外部被控設備連接如圖3-18所示:
O:直接控制輸出線;
COM:直接控制輸出與反饋輸入的公共線;
I:反饋輸入線。
O、COM:組成直接控制輸出端,通過ZD-01終端器與負載連接,O為輸出端正極,COM為輸出端負極,啟動后O與COM之間輸出DC24V。
I、COM:組成反饋輸入端,接無源觸點;為實現檢線,I與COM之間接4.7kΩ終端電阻。
布線要求:接線宜采用BV銅芯導線,1.0mm2≤導線截面≤1.5mm2。
直接控制輸出與外部被控設備連接如圖3-18所示:

單啟動

輸出容量計算
直接控制輸出采用DC24V有源輸出方式,可采用D02主輸出或外部DC24V供電。啟動狀態下,每路輸出的最大帶載能力按下述公式計算,但最大不能超過1A。
Imax=2.5/(ρ•L/S)
其中:
Imax:為最大輸出容量,單位mA;
ρ:電阻率,單位Ω•mm2/m,常溫下,銅線的電阻率取0.018Ω•mm2/m即可;
L:導線長度,單位m;
S:導線截面積,單位mm2。
例如:輸出采用1mm2的BV線,布線長度1000m時,啟動狀態下該路的最大輸出容量為:
Imax=2.5/(0.018•1000/1)=140(mA)
