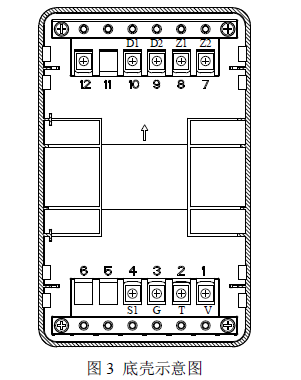

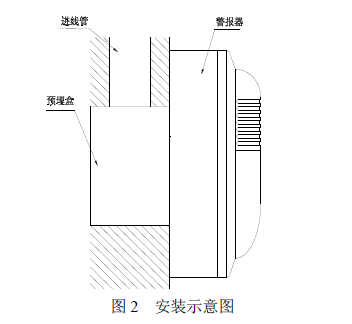

3. 安裝底殼時應注意方向，底殼示意圖如圖3 所示。

　　其中：

　　D1、D2：接DC24V電源，無極性；

　　Z1、Z2：接控制器信號總線，無極性；

　　S1、G：外控無源輸入，短接啟動；

　　T、V：機關槍聲調選擇端子；

　　(短接此端子，警報器啟動后發出機關槍聲調，適用于氣體噴灑指示；不短接此端子，警報器啟動后發出火警聲調，適用于正常消防火災報警)

　　4.布線要求：

　　信號總線Z1、Z2采用RVS雙絞線，截面積大于等于1.0mm²；

　　電源線D1、D2采用BV線，截面積大于等于1.5mm²。
