J-SAF-GST9211（Ex）型手動火災報警按鈕
文章來源：m.cnkrok.com作者：海灣消防公司人氣：1716日期：2019-05-03 14:36:33

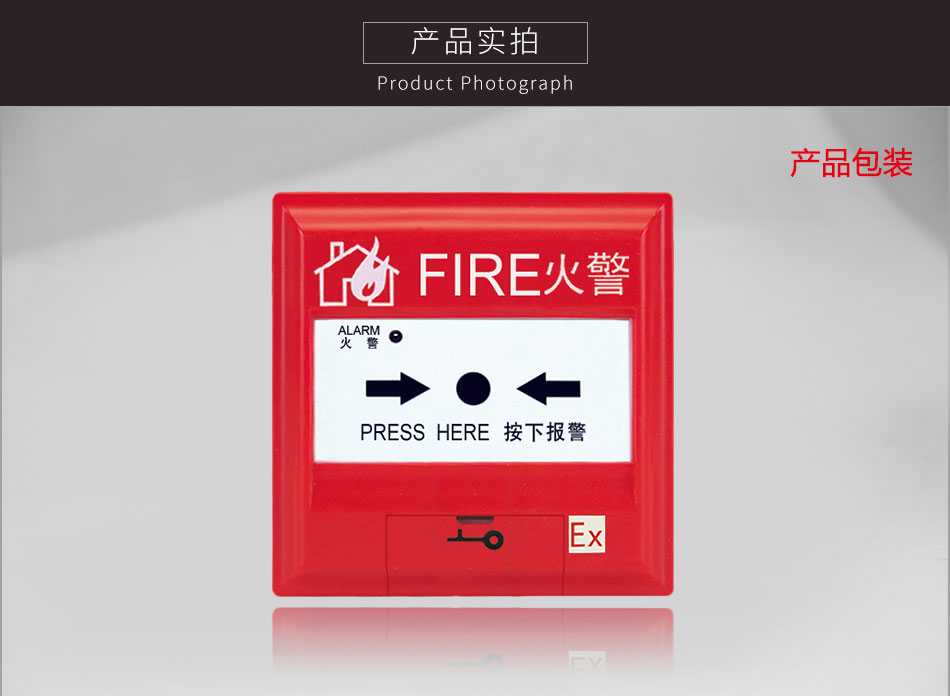

一、J-SAF-GST9211(Ex)手動火災報警按鈕概述：
J-SAF-GST9211(Ex)手動火災報警按鈕(以下簡稱報警按鈕)安裝在公共場所，當人工確認發生火災后，按下此報警按鈕，即可向控制器發出報警信號，控制器接收到報警信號，將顯示出與報警按鈕相連的GST-LD-8332編址接口模塊的編號，并發出報警聲響。本報警按鈕防爆類型為本質安全型，符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分:本質安全型“i”》的有關規定，并取得了國家防爆產品檢驗機關頒發的產品防爆合格證書，同時滿足國標GB19880-2005《手動火災報警按鈕》的有關規定，主要應用于石油及化工等易燃、易爆場所。

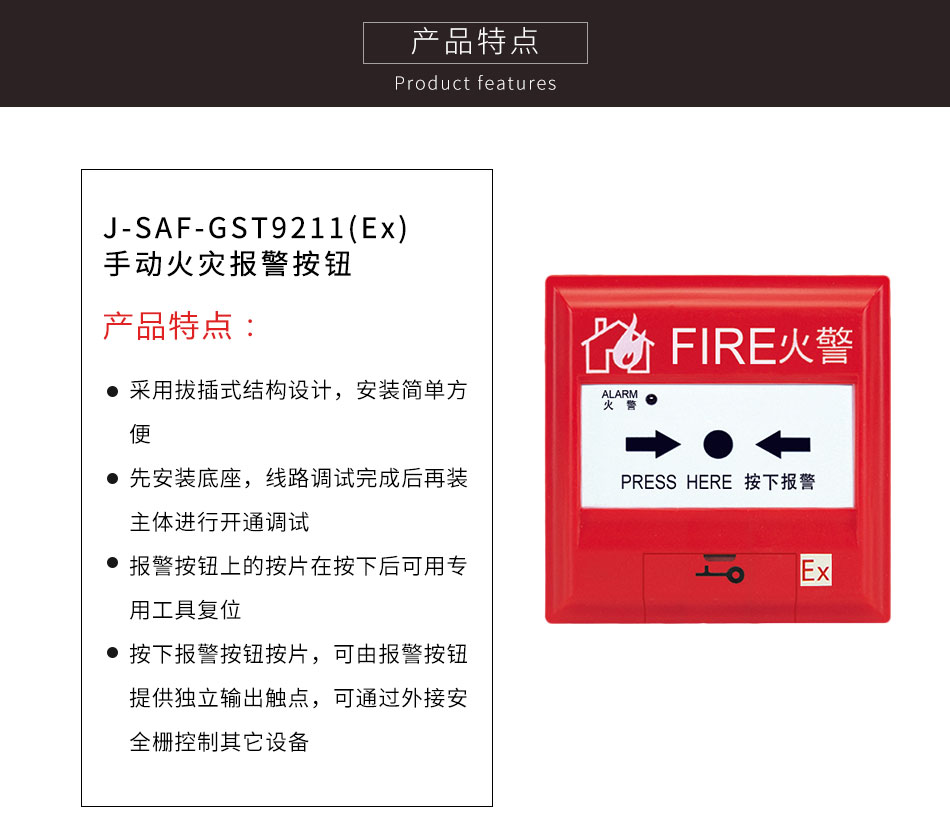

二、J-SAF-GST9211(Ex)手報特點：
采用拔插式結構設計，安裝簡單方便；先安裝底座，線路調試完成后再裝主體進行開通調試；報警按鈕上的按片在按下后可用專用工具復位。

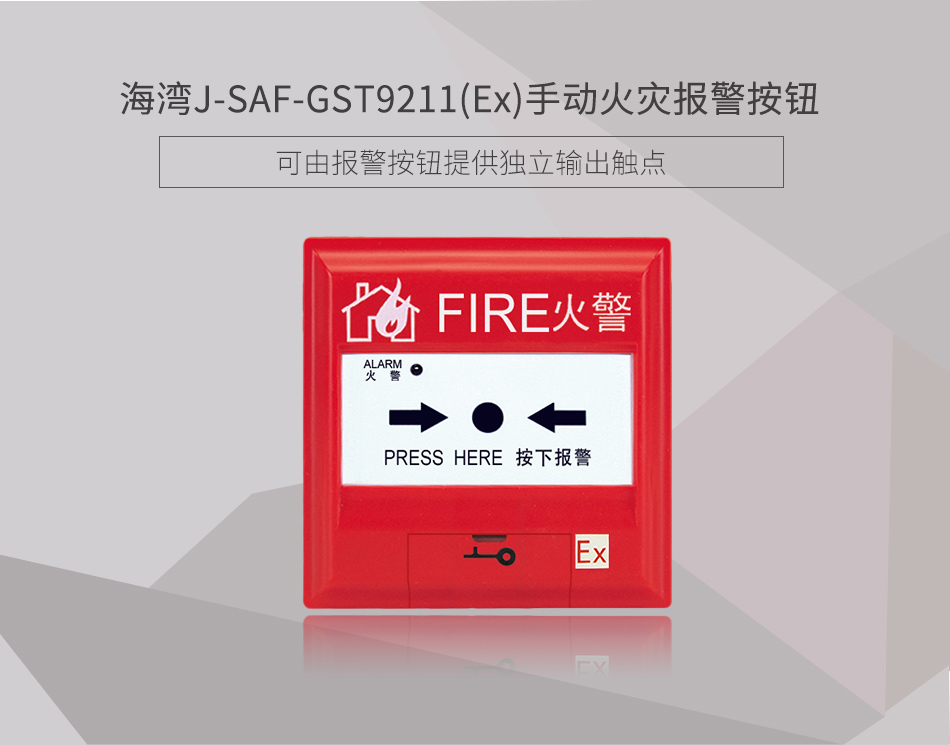

按下報警按鈕按片，可由報警按鈕提供獨立輸出觸點，可通過外接安全柵控制其它設備。

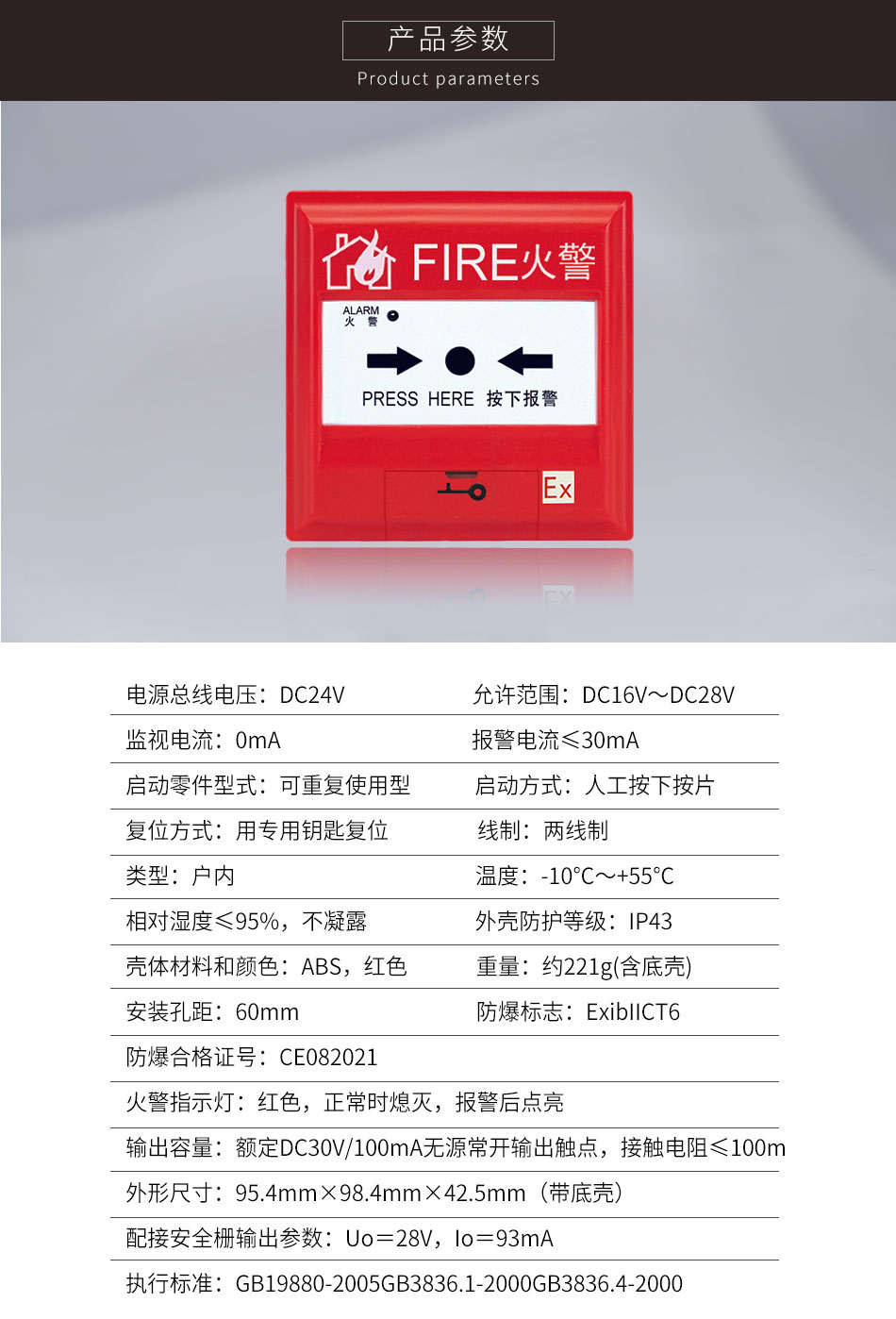

三、J-SAF-GST9211(Ex)手動火災報警按鈕技術特性：
1.工作電壓：電源總線電壓：DC24V允許范圍：DC16V～DC28V
2.工作電流：
監視電流：0mA
報警電流≤30mA
3.輸出容量：額定DC30V/100mA無源常開輸出觸點，接觸電阻≤100m
4.啟動零件型式：可重復使用型
5.啟動方式：人工按下按片
6.復位方式：用專用鑰匙復位
7.火警指示燈：紅色，正常時熄滅，報警后點亮
8.線制：兩線制
9.使用環境：
類型：戶內
溫度：-10℃～+55℃
相對濕度≤95%，不凝露
10.外形尺寸：95.4mm×98.4mm×42.5mm（帶底殼）
11.外殼防護等級：IP43
12.殼體材料和顏色：ABS，紅色
13.重量：約221g(含底殼)
14.安裝孔距：60mm
15.防爆標志：ExibIICT6
16.防爆合格證號：CE082021
17.配接安全柵輸出參數：Uo＝28V，Io＝93mA
18.執行標準：GB19880-2005GB3836.1-2000GB3836.4-2000
四、J-SAF-GST9211(Ex)手報按鈕測試
1.警告：待全部設備都安裝完畢后再接通電源。
2.報警按鈕安裝結束后或在使用過程中至少每年都必須進行測試。
3.報警按鈕在進行測試之前，應通知有關管理部門，系統將進行維護，會因此而臨時停止工作。同時應切斷將進行維護的區域或系統的邏輯控制功能，以免造成不必要的報警聯動。
4.按下報警按鈕按片，報警按鈕紅色報警指示燈應點亮。
5.測試結束后，用復位鑰匙使報警按鈕復位，并通知有關管理部門系統恢復正常。
6.在測試過程中不合格的報警按鈕檢驗其連接線是否正常，然后再進行測試，如仍不能通過測試，則應返回維修。
五、J-SAF-GST9211(Ex)手動火災報警按鈕使用及操作
1.連好線后，報警按鈕處于正常工作狀態。
2.當現場發生火警后，按下報警按鈕上的按片，報警按鈕指示燈應點亮，控制器顯示相關報警信息。
3.無火情后及時將報警按鈕復位。
4.鑰匙使用方法
先將前面板下邊印有鑰匙標識的翻蓋打開，然后將鑰匙垂直插入復位孔內（要插到底），順時針旋轉，壓片復位彈出后，去除鑰匙，還原翻蓋。
