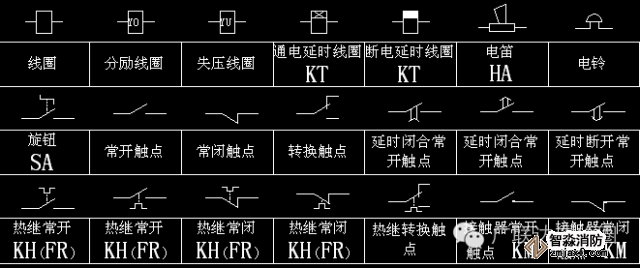

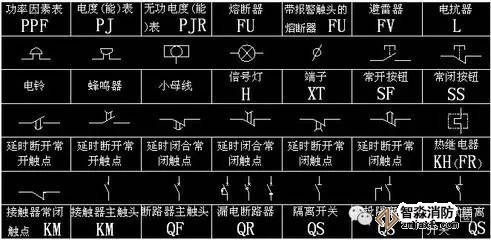

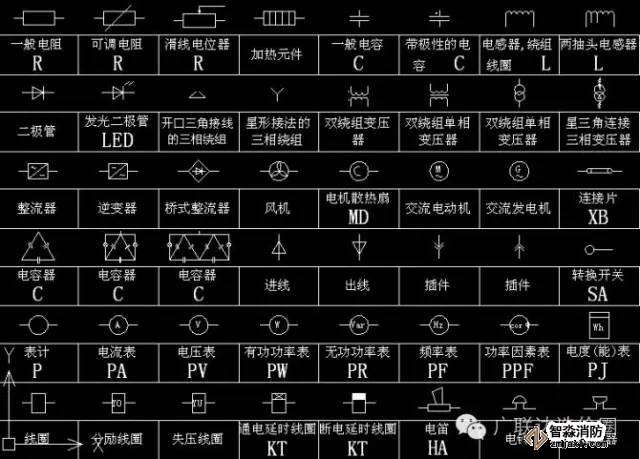

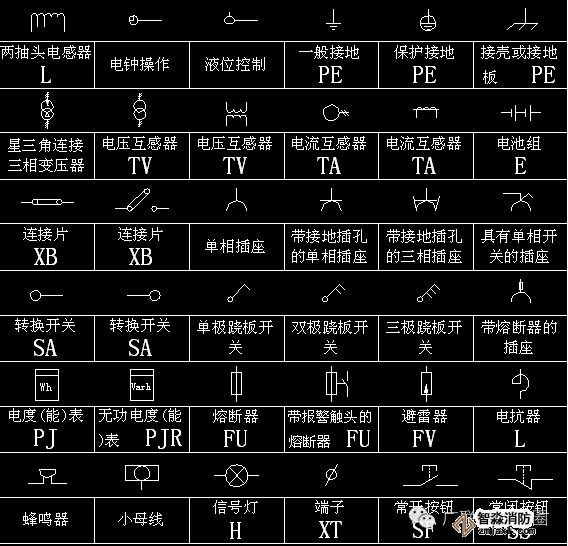

記住這些電氣符號，看工程圖紙?jiān)僖膊幻扇Γ?/h1>

文章來源：m.cnkrok.com作者：海灣消防公司人氣：1283日期：2019-08-03 07:26:38

SR： 沿鋼線槽敷設

BE： 沿屋架或跨屋架敷設

CLE：沿柱或跨柱敷設

WE： 沿墻面敷設

CE： 沿天棚面或頂棚面敷設

ACE：在能進入人的吊頂內敷設

BC： 暗敷設在梁內

CLC：暗敷設在柱內

WC： 暗敷設在墻內

CC： 暗敷設在頂棚內

ACC：暗敷設在不能進入的頂棚內

FC： 暗敷設在地面內

SCE：吊頂內敷設,要穿金屬管



一、導線穿管表示

SC-焊接鋼管

MT-電線管

PC-PVC塑料硬管

FPC-阻燃塑料硬管

CT-橋架

MR-金屬線槽

M-鋼索

CP-金屬軟管

PR-塑料線槽

RC-鍍鋅鋼管



二、導線敷設方式的表示

DB-直埋

TC-電纜溝

BC-暗敷在梁內

CLC-暗敷在柱內

WC-暗敷在墻內

CE-沿天棚頂敷設

CC-暗敷在天棚頂內

SCE-吊頂內敷設

F-地板及地坪下

SR-沿鋼索

BE-沿屋架，梁

WE-沿墻明敷



三、燈具安裝方式的表示

CS-鏈吊

DS-管吊

W-墻壁安裝

C-吸頂

R-嵌入

S-支架

CL-柱上

沿鋼線槽：SR

沿屋架或跨屋架：BE

沿柱或跨柱：CLE

穿焊接鋼管敷設：SC

穿電線管敷設：MT

穿硬塑料管敷設：PC

穿阻燃半硬聚氯乙烯管敷設：FPC

電纜橋架敷設：CT

金屬線槽敷設：MR

塑料線槽敷設：PR

用鋼索敷設：M

穿聚氯乙烯塑料波紋電線管敷設：KPC

穿金屬軟管敷設：CP

直接埋設：DB

電纜溝敷設：TC

導線敷設部位的標注

沿或跨梁（屋架）敷設：AB

暗敷在梁內：BC

沿或跨柱敷設：AC

暗敷設在柱內：CLC

沿墻面敷設：WS

暗敷設在墻內：WC

沿天棚或頂板面敷設：CE

暗敷設在屋面或頂板內：CC

吊頂內敷設：SCE

地板或地面下敷設：FC

HSM8-63C/3P

DTQ30-32/2P 這兩個應該是兩種塑殼斷路器的型號，

HSM8-63C/3P 適用于照明回路中，為3極開關，額定電流為63A（3聯開關）

DTQ30-32/2P 也是塑殼斷路器的一種，額定電流32A，2極開關

其他那些符號都是關于導線穿管和敷設方式的一些表示方法，你對照著查一下

礦用鎧裝控制電纜；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm

鎧裝控制電纜；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm

鎧裝屏蔽控制電纜KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22

2*0.5,3*0.75,4*4,------37*1.5mm

鎧裝阻燃控制電纜;ZR-KVV22,ZR-KVV32,ZR-KVVR22

2*0.5,3*0.75,4*4,------37*1.5mm

鎧裝阻燃屏蔽控制電纜;

ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22

2*0.5,3*0.75,4*4,------37*1.5mm

鎧裝通信電纜;HYA22,HYA23,HYA53,HYV22,HYV23 5對,10對------2400

對,0.4-0.5-0.6-0.7-0.8-0.9線徑

鎧裝充油通信電纜;HYAT22,HYAT23,NYAT53 5對,10對------800對

0.4-0.5-0.6-0.7-0.8-0.9線徑

鎧裝阻燃通信電纜;

ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA53

5對,10對------2400對,0.4-0.5-0.6-0.7-0.8-0.9線徑

礦用鎧裝阻燃通信電纜;MHYA22,MHYV22,MHYA32,MHYV32

5對,10對------200對,0.5-0.6-0.7-0.8-0.9-1.0線徑

鎧裝計算機電纜；

DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22

DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR22

1*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm

鎧裝鐵路信號電纜；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23

PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY32

4芯-6芯-8芯-9芯------6



四、型號含義：

R－連接用軟電纜（電線），軟結構。

V－絕緣聚氯乙烯。 V－聚氯乙烯絕緣　　V－聚氯乙烯護套

B－平型（扁形）。

S－雙絞型。A－鍍錫或鍍銀。

F－耐高溫

P－編織屏蔽　　P2－銅帶屏蔽　P22－鋼帶鎧裝

Y—預制型、一般省略，或聚烯烴護套

FD—產品類別代號，指分支電纜。將要頒布的建設部標準用FZ表示，其實質相同

YJ—交聯聚乙烯絕緣

V—聚氯乙烯絕緣或護套

ZR—阻燃型

NH—耐火型

WDZ—無鹵低煙阻燃型

WDN—無鹵低煙耐火型

例如：SYV 75-5-1(A、B、C）

S: 射頻 Y:聚乙烯絕緣 V:聚氯乙烯護套 A：64編 B：96編 C：128編

75：75歐姆 5：線徑為5MM 1：代表單芯

SYWV 75-5-1

S: 射頻 Y:聚乙烯絕緣 W:物理發泡 V:聚氯乙烯護套

75：75歐姆 5：線纜外徑為5MM 1：代表單芯

例如：RVVP2*32/0.2 RVV2*1.0 BVR

R: 軟線 VV:雙層護套線 P屏蔽

2：2芯多股線 32：每芯有32根銅絲 0.2：每根銅絲直徑為0.2MM

ZR-RVS2*24/0.12

ZR: 阻燃 R: 軟線 S:雙絞線

2：2芯多股線 24：每芯有24根銅絲 0.12：每根銅絲直徑為0.12MM



五、型號、名稱

RV 銅芯氯乙烯絕緣連接電纜（電線）

AVR 鍍錫銅芯聚乙烯絕緣平型連接軟電纜（電線）

RVB 銅芯聚氯乙烯平型連接電線

RVS 銅芯聚氯乙烯絞型連接電線

RVV 銅芯聚氯乙烯絕緣聚氯乙烯護套圓形連接軟電纜

ARVV 鍍錫銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜

RVVB 銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜

RV－105 銅芯耐熱105oC聚氯乙烯絕緣聚氯乙烯絕緣連接軟電纜

AF－205AFS－250AFP－250 鍍銀聚氯乙氟塑料絕緣耐高溫－60oC~250oC連接軟電線

2、規格表示法的含義

　　規格采用芯數、標稱截面和電壓等級表示

　?、賳涡痉种щ娎|規格表示法：同一回路電纜根數＊（1*標稱截面）， 0.6/1KV，

　　 如：4*(1*185)+1*95 0.6/1KV

　?、诙嘈窘g合型分支電纜規格表示法：同一回路電纜根數＊標稱截面， 0.6/1KV，

　　 如：4**185+1*95 0.6/1KV

　?、鄱嘈就o(hù)套型分支電纜規格表示法：電纜芯數×標稱截面-T，如：4×25-T
