遠距離輸電系統

1. 遠距離交流輸電

• 長線基本方程及穩態解：傳播系數γ和波阻抗Z是反映長線電氣性能的特征量，與線路參數和運行頻率有關，而與線路電壓、電流的大小無關；對于一般的遠距離交流輸電線路，因R0《ωL0, G0《ωC0，可以忽略線路的損耗，即認為電阻R0=0、電導G0=0。

• 線路的自然功率：當線路傳輸?shù)墓β实扔谧匀还β蕰r，說明線路在傳輸自然功率時線路本身不需要從系統吸取或向系統提供無功功率。

• 空載線路的電壓分布：無損空載長線沿線電壓按余弦規律分布；存在空載長線末端電壓高于首端電壓的現象，即電容效應或法拉第效應；采用并聯電抗器對線路電容進行補償，是限制長線工頻過電壓的主要手段。

• 遠距離輸電線路的功率-電壓特性：在受端安裝并聯電容器或靜止式動態無功功率補償裝置SVC，將能較好地調節電壓，提高輸送功率極限。

• 并聯電抗器：在遠距離輸電時，為補償線路電容而普遍裝設并聯電抗器；高抗主要功能是，補償電路的容抗、限制線路工頻過電壓、配合中性點小電抗抑制潛供電流等；低抗的主要功能是，調節線路無功潮流。

    2. 高壓直流輸電

• 高壓直流輸電概念與分類：高壓直流輸電系統主要包括換流站（包括整流站和逆變站）和直流線路兩大部分；按照所用輸電線的數目和是否采用大地回流劃分，直流輸電系統可分為單極線-地直流輸電、單極兩線直流輸電、雙極直流輸電三類。

• 換流站的工作原理：換流站由換流變壓器、換流器、平波電抗器組成，換流器是換流站的核心部分；改變晶閘管的觸發角，可以使換流器在整流狀態（稱整流器）和逆變狀態（稱逆變器）間變化。

• 穩態等值電路及控制方式：調整觸發角和逆變角進行控制，利用換流變分接頭的帶負荷切換調節，定功率控制。

• 直流輸電的優缺點：應從技術性能、經濟性及可靠性等方面，與高壓交流輸電相比進行分析。

• 柔性直流輸電系統：全控半導體器件，IGBT絕緣柵雙極晶體管，VSC-HVDC基于電壓源換流器的高壓直流輸電。

    3. 靈活交流輸電系統FACTS

• 可控并聯補償裝置：包括靜止無功補償器SVC、靜止同步調相器STATCOM；其中SVC又包括晶體管控制的電抗器TCR、晶體管投切的電容器TSC、磁控式可調電抗器MCR等。

• 可控串聯補償裝置：晶閘管投切串聯電容器TSSC、晶閘管控串聯電容器TCSC

• 潮流控制器：統一的潮流控制器UPFC、線間潮流控制器IPFC、廣義統一潮流控制器GUPFC。

    4. 特高壓輸電

• 我國特高壓輸電發展狀況：西電東送、南北互供，構建以特高壓為骨干網架的全國聯網格局；發展特高壓交直流混合電網成為中國國網發展戰略方向；進一步提高電力系統的可靠性。

• 特高壓線路的輸電能力：特高壓線路輸電能力是指輸電線路滿足靜態穩定儲備系數或靜態穩定裕度，以及線路電壓降落的百分比限制或線路最高運行電壓限制值所傳輸?shù)墓β手?。特高壓線路的輸電能力分析模型、計算方程式（一回1100KV輸電線路的輸電能力大約是500KV輸電線路輸電能力的5~6倍）。

• 特高壓輸電的經濟性：通常有兩種比較方法，一種是按相同的可靠性指標比較它們的一次性投資成本，另一種是比較它們的壽命周期成本。

• 特高壓輸電的發展目標：三個主要目標為，一是大容量、遠距離輸電，二是提高可靠性和穩定性，三是減少損失，實現更經濟、可靠運行。

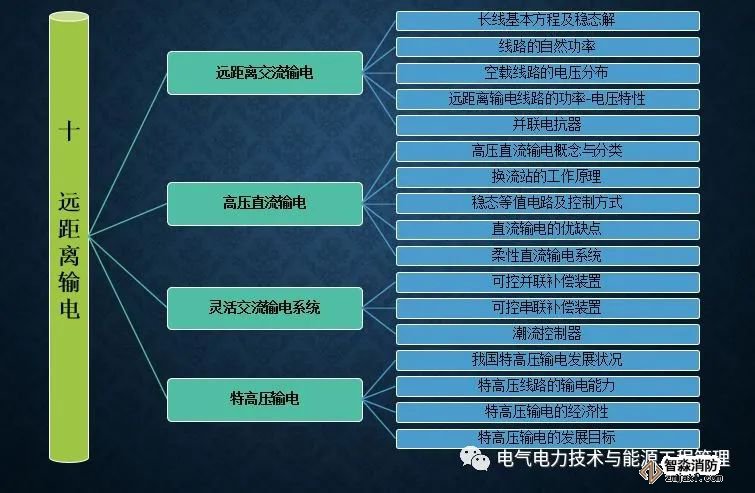

遠距離輸電梳理圖
