拿到設備怎么區分是否為三層交換機？

二層交換機與三層交換機從外面來說，是區別不出來的，那么如何區分呢？

一、從型號上面來區別

從型號上區分：

思科的2開頭的是二層交換機，如2960，2950， 3開頭以上的是三層交換機，如3750 3560 4509 6509等。

從配置上看，二層交換機和三層交換機都能劃分VLAN，但二層交換機無路由功能，只能設置其中一個VLAN的IP地址，三層交換機每個VLAN都能配置IP地址。

H3C的二層交換機和三層交換機的區別是第二個數，例如H3C S5500 和H3CS5100，第二個數字大于5是三層交換機，小于5是二層交換機。如S5500是三層交換機 S5100是二層交換機，這只是一個簡單的歸類，并不是100%準確。

當所以除了看型號，我們還需要根據交換機型號查下參數。

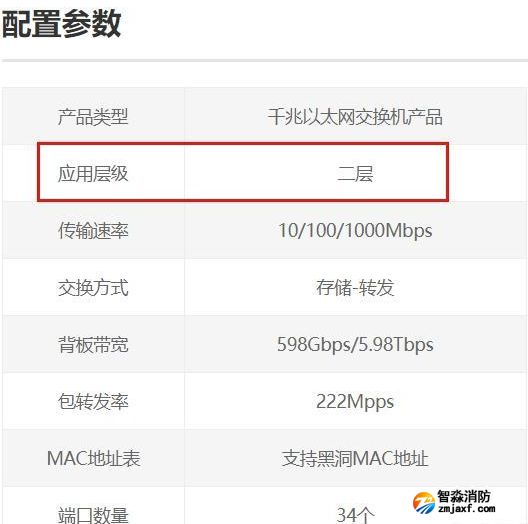

例如我們拿到一款交換機，根據型號查看它的參數，首先要看下它的應用層級。這個數據都可以在中關村的網站上面查到。

二、從功能上區別

二層交換機和三層交換機的區別有以下5點：

1、工作層級不同

二層交換機工作在數據鏈路層，三層交換機工作在網絡層，三層交換機不僅實現了數據包的高速轉發，還可以根據不同網絡狀況達到最優網絡性能。

2、原理不同

二層交換機的原理是當交換機從某個端口收到一個數據包，它會先讀取包中的源MAC地址，再去讀取包中的目的MAC地址，并在地址表中查找對應的端口，如表中有和目的MAC地址對應的端口，就把數據包直接復制到這個端口上。

三層交換機的原理比較簡單，就是一次路由多次交換，通俗來說就是第一次進行源到目的的路由，三層交換機會將此數據轉到二層，那么下次無論是目的到源還是源到目的都可以進行快速交換。

3、功能不同

二層交換機基于MAC地址訪問，只做數據的轉發，并且不能配置IP地址，而三層交換機將二層交換技術和三層轉發功能結合在一起，也就是說三層交換機在二層交換機的基礎上增加了路由功能，可配置不同vlan的IP地址，vlan之間可通過三層路由實現不同vlan之間通訊。

4、應用不同

二層交換機主要用于網絡接入層和匯聚層，而三層交換機主要用于網絡核心層，但是也存在少部分三層交換機用于匯聚層的現象。二層交換機用于小型局域網，三層交換機用于大型局域網。

5、支持的協議不同

二層交換機支持物理層和數據鏈路層協議，如以太網交換機，二層交換機和集線器HUB的功能差不多，而三層交換機支持物理層、數據鏈路層及網絡層協議。
