海灣J-SAM-GST9123A消火栓按鈕結構特征與工作原理

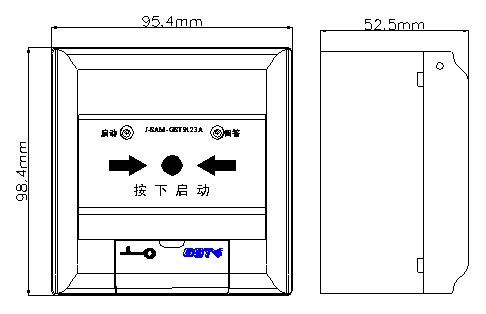

　1 J-SAM-GST9123A消火栓按鈕的外形示意圖如圖1所示。

　　2、工作原理

　　J-SAM-GST9123A消火栓按鈕采用按壓報警方式，通過機械結構進行自鎖，可減少人為誤觸發現象。消火栓按鈕內置單片機，完成報警檢測及與火災報警控制器通訊功能。單片機內含EEPROM用于存儲地址碼、設備類型等信息，地址碼可通過海灣的GST-BMQ-1B或GST-BMQ-2電子編碼器進行現場更改。


第一步：準備一根RVS線(信號總線)，兩根BV線(消火栓啟泵線)，此處以普通線纜代替。	第二步：將線路從J-SAM-GST9123A消火栓按鈕底座的穿線孔處穿過，將信號總線接在手動報警按鈕的Z1、Z2接線端子上；將啟泵線接在K1、K2（無源常開輸出）接線端子上。
第三步：檢查接線是否正確	第四步：按上J-SAM-GST9123A消火栓按鈕上蓋，接線完成。
