國家標準圖集《消防水泵機械應急啟動控制》（以下簡稱圖集）通過專家審查，預計年中將與讀者見面。

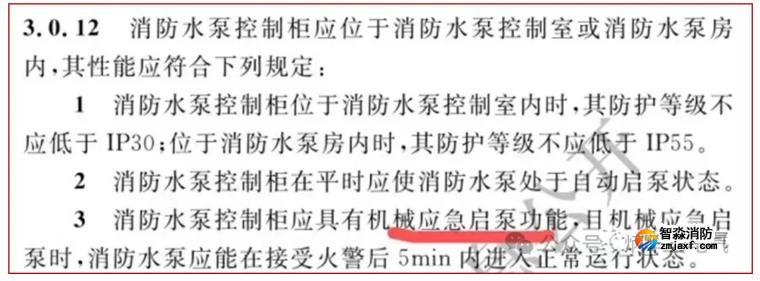

圖集由中國建筑西南設計研究院有限公司和中國建筑標準設計研究院有限公司聯合主編，適用于民用與通用工業建筑內AC220V/380V 50Hz系統中消防水泵機械應急啟動的控制?！断涝O(shè)施通用規范》GB 55036-2022第3.0.12條第3款規定，消防水泵控制柜應具有機械應急啟泵功能，且機械應急啟泵時，消防水泵應能在接受火警后5min內進人正常運行狀態。一時間，沒有合適的機械應急啟動裝置和沒有標準做法而困擾著電氣設計師。

圖集依據《消防設施通用規范》GB 55036-2022、《建筑電氣及智能化通用規范》GB55024-2022、《民用建筑電氣設計標準》GB 51348-2019等標準、規范，參考《消防用固定泵安裝標準》（Standard for the Installation of Stationary Pumps forrotection）NFPA 20-2022等國際、國外標準，共有消防水泵一用一備全壓?jiǎn)?dòng)、一用一備星-三角降壓?jiǎn)?dòng)、兩用一備星-三角降壓?jiǎn)?dòng)3大類12種常用的機械應急啟動控制方案，機械應急啟動裝置分為機械驅動型和旁路開關型兩種（名稱可能有變化，以正式圖集為準），兩者在實際工程中均有應用，目前機械驅動型大有后來居上之趨勢，得到業主的青睞。

　　機械驅動型：由應急操作手柄或操作桿手動機械閉合消防泵電動機主回路接觸器，完成機械應急啟動。

　　旁路開關型：在消防水泵電動機主回路之外，設置一套冗余的開關裝置(圖集推薦采用斷路器)，由應急操作手柄或作桿手動機械閉合該開關裝置，完成機械應急啟動。

圖集的發布、實施，有效地解決了困擾電氣工程師的大難題，讓GB 55036-2022第3.0.12條第3款的規定可以落地。
