海灣B-9310型模塊后備盒接線安裝技術

特點

本后備盒專為配合明裝標準尺寸為 120mm×80mm 的各類模塊進線管明裝而設計，采用工程塑料

注塑成型，結構合理，外形美觀，安裝使用方便。

主要適用范圍

本后備盒適合安裝 120mm×80mm 的各類模塊（GST-LD-8302、GST-LD-8302A 等）。

外形與安裝

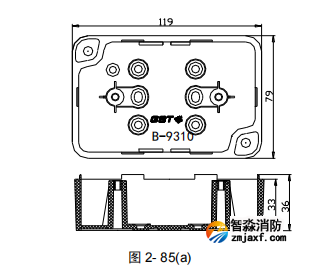

本后備盒外形示意圖如圖 2-85(a):

B-9310 模塊后備盒與各類模塊的接線管路明裝時配合使用，可先根據工程現場情況，選擇后

備盒底的一組合適的安裝孔，將后備盒安裝到墻壁上；再在后備盒側壁的適當位置根據穿線管尺寸

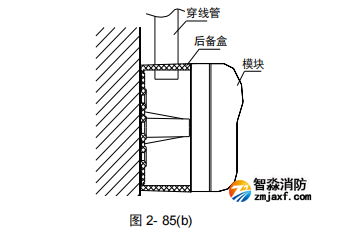

打進線孔（也可在后備盒未安裝前打孔），將線接入后備盒后安裝模塊。安裝圖如圖 2-85(b)：
