海灣GST-JX400型接線端子箱接線安裝技術

特點

 GST-JX400 型接線端子箱是專為消防報警系統線路分線和接線而設計的，采用表面噴塑處理，使

用壽命長。端子箱一般安裝在弱電井中，上下和側面均設置敲落孔，便于進線和接線。

主要技術指標

 （1）材料內外表面均進行噴塑處理，IP20

 （2）外形尺寸：290×282×60 mm，掛孔間距 240mm(φ6)

 （3）端子數量:2 條（2 X 15A 20 位端子，共計 40 位）

外形示意圖

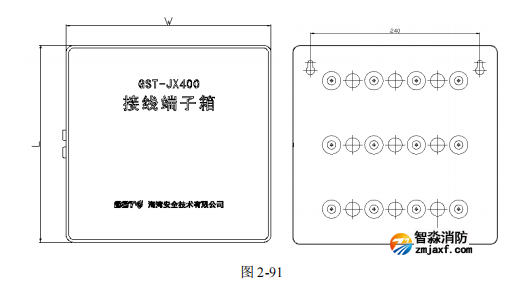

 GST-JX400 型接線端子箱外形示意圖如圖 2-91：
