海灣GST-DY-200A智能網絡型電源箱接線安裝技術

10.1 特點

海灣GST-DY-200A 智能網絡型電源箱是一種 DC24V 大容量現場電源輸出設備，配合控制器使用為聯

動控制模塊及被控設備供電。電源箱以交流 220V 作為主電源，同時內置 DC24V/ 24Ah 密封鉛酸電池

作為備用電源，采用開關電源穩壓電路及備電浮充電路，具有輸出故障檢測、主備電切換和完善的

備電自動充電及備電過放保護功能。主電、備電及輸出故障信號可通過探測器總線上傳到控制器。

10.2 主要技術指標

（1）額定輸出容量：DC24V、6A

（2）使用環境：

溫度： 0℃～＋40℃

相對濕度≤95％，不結露

（3）電源：主電為交流 220V+10%

-15%，內裝 DC24V 24Ah 密封鉛酸電池作備電

（4）外形尺寸：

420mm×172mm×440mm

10.3 結構特征、安裝與布線

GST-DY-200A 智能網絡型電源箱外形尺寸和結構與 GST-DY-200 智能電源箱相同。其安裝方法也

相同。

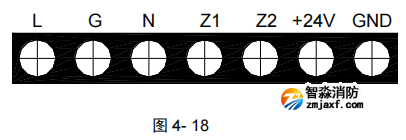

其對外接線端子示意圖如圖 4-18：

其中：

L、G、N：交流 220V 電源端子(G 為機殼保護地線端子)

Z1、Z2：無極性信號二總線接線端子

+24V、GND：DC24V 輸出端

布線要求：DC24V 電源輸出線采用耐火 BV 線，截面積≥4.0mm2（豎井內干線）或截面積≥2.5mm2

（平面支線）；其它線路可采用耐火 RVS 雙絞線，截面積≥1.0mm2。
