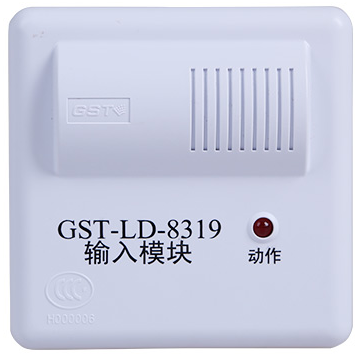

GST-LD-8319型輸入模塊

GST-LD-8319輸入模塊是一種編碼模塊，只占用一個編碼點，用于連接非編碼探測器等現場設備，當接入輸入模塊輸出回路的任何一只現場設備報警后，輸入模塊都會將報警信息傳給報警控制器，控制器產生報警信號并顯示出輸入模塊的地址編號。

輸入模塊可配接本公司生產的JTFB-GOF-GST601型點型復合式感煙感溫火災探測器、JTF-GOF-GST9713型點型復合式感煙感溫火災探測器、JTY-GF-GST104型點型光電感煙火災探測器、JTY-GF-GST9711型點型光電感煙火災探測器、JTWB-ZCD-G1(A)型點型感溫火災探測器及JTW-ZOF-GST9712型點型感溫火災探測器等各種類型的非編碼探測器,不同類型的探測器可以混接在同一輸入模塊上。輸入模塊具有輸出回路短路、斷路檢測功能，輸出回路的末端連接GST-LD-8320或GST-LD-8320A終端器，當輸出回路短路、斷路時，輸入模塊將故障信息傳送給報警控制器，控制器顯示出輸入模塊的編碼地址；當輸出回路中有現場設備被取下時，輸入模塊會報故障但不影響其它現場設備正常工作。

一個輸入模塊最多可帶15只非編碼型探測器，若輸出回路中接有JTG-ZW-G1A型點型紫外火焰探測器，則其數量應不超過3只。

輸入模塊的地址編碼采用電子編碼方式，編碼范圍在1～242之間任意設定，可通過海灣公司生產的GST-BMQ-2型電子編碼器進行現場更改。

主要技術指標如下：
（1）工作電壓：
總線電壓：總線24V
電源電壓：DC24V
（2）監視電流：
總線電流≤0.5mA
電源電流≤10mA
（3）報警電流
總線電流≤5mA
電源電流≤60mA
（4）線制：與控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接，與非編碼探測器采用有極性二線制連接
（5）使用環境：
溫度：-10℃～+55℃
相對濕度≤95%，不結露
（6）外殼防護等級：IP30
（7）外形尺寸：
86mm×86mm×43mm（帶底殼）

GST-LD-8319型輸入模塊符合國家標準GB 4717-2005《火災報警控制器》、符合國家標準GB 16806-2006《消防聯動控制系統》。
此產品已獲得：CCC認證、檢驗報告、歐盟CE認證。
