濕式、干式自動噴水滅火系統操作圖解

文章來源：m.cnkrok.com作者：海灣消防公司人氣：2632日期：2019-06-06 13:19:17

濕式自動噴水滅火系統

系統用途

用于環境溫度不低于4℃，且不高于70℃的高層建筑、賓館、醫院、劇院、辦公樓、倉庫、車庫、工廠、船舶、地下工程等場所。

系統結構

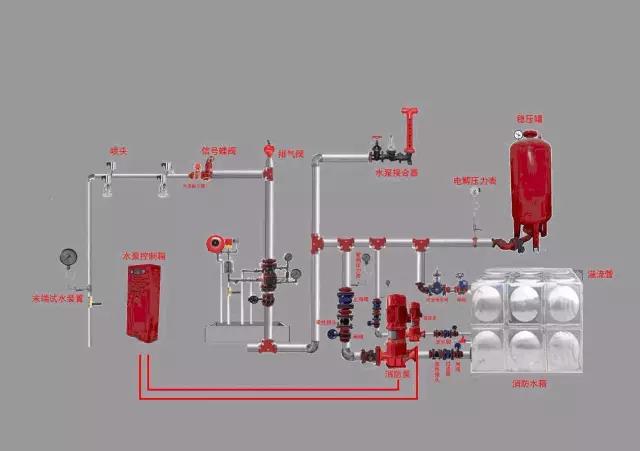

濕式系統結構示意圖

濕式系統由閉式灑水噴頭、水流指示器、濕式報警閥組以及管道和供水設施等組成，準工作狀態時管道內充滿用于啟動系統的有壓水的閉式系統。

工作原理

保護區域內發生火災時，溫度升高使閉式噴頭玻璃球炸裂而使噴頭開啟噴水。這時濕式報警閥系統側壓力降低，供水壓力大于系統側壓力（產生壓差），使閥瓣打開（濕式報警閥開啟），其中一路壓力水流向灑水噴頭，對保護區灑水滅火，同時水流指示器報告起火區域；另一路壓力水通過延遲器流向水力警鈴，發出持續鈴聲報警，報警閥組或穩壓泵的壓力開關輸出啟動供水泵信號，完成系統啟動。系統啟動后，由供水泵向開放的噴頭供水，開放噴頭按不低于設計規定的噴水強度均勻噴水，實施滅火。

系統工作流程圖

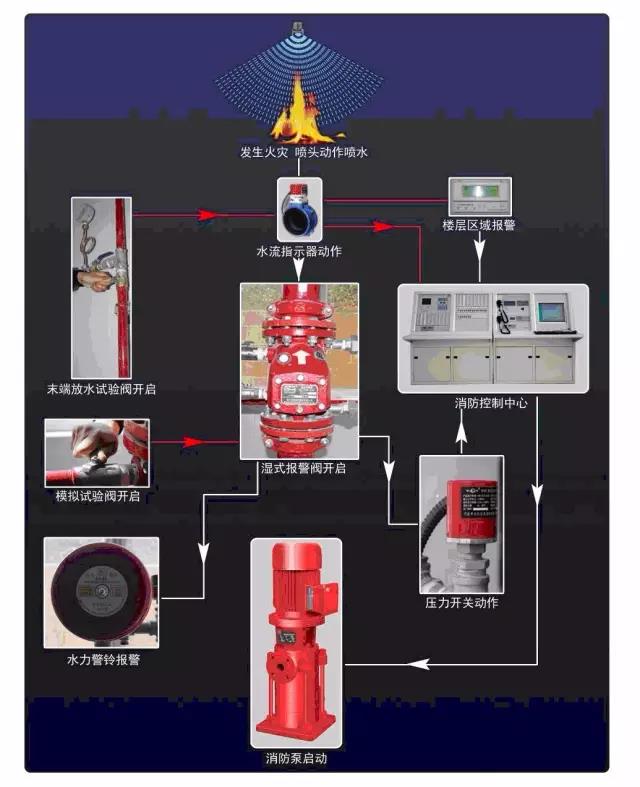

濕式滅火系統動作流程圖

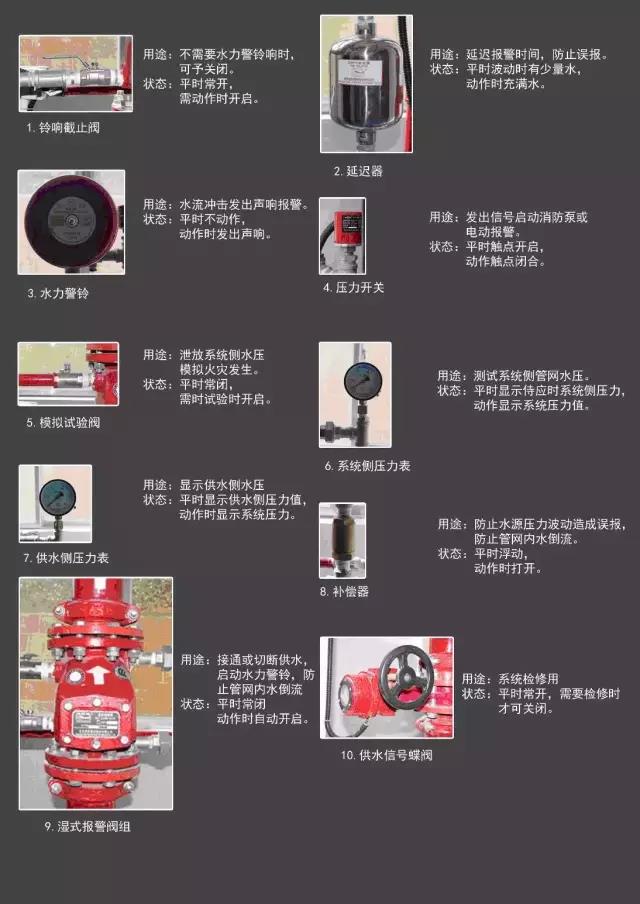

系統各部件構成及用途

干式自動噴水滅火系統

系統用途

用于環境溫度低于4℃，或高于70℃的場所。如北方地區、冷庫、蒸汽機房等。

系統結構

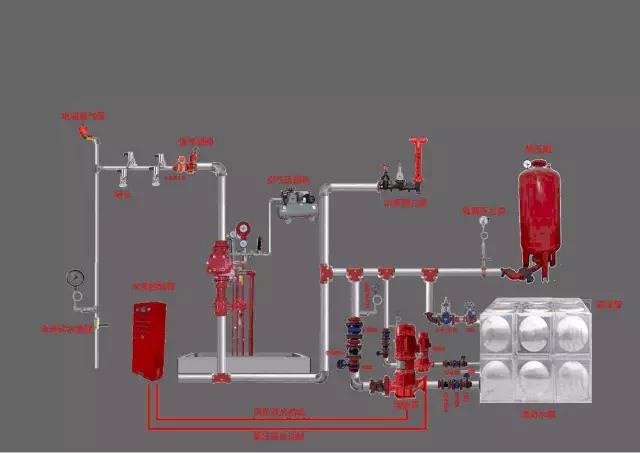

干式系統結構示意圖

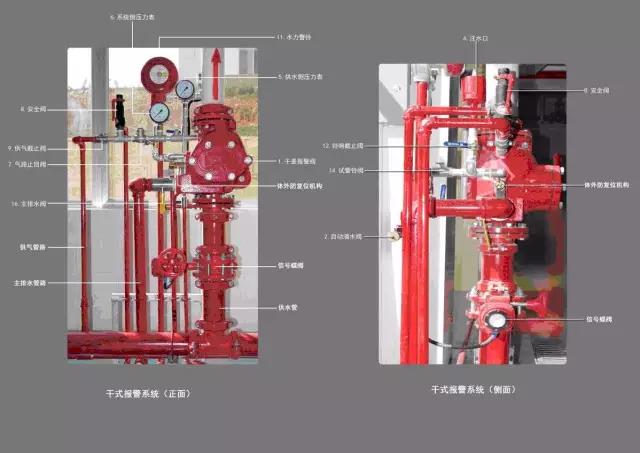

干式系統由閉式灑水噴頭、水流指示器、干式報警閥組，以及管道和供水設施等組成，而且配水管道內充滿用于啟動系統的有壓氣體。

工作原理

保護區域內發生火災時，溫度升高使閉式噴頭玻璃球炸裂而使噴頭開啟釋放壓力氣體。這時干式報警閥系統側壓力降低，供水壓力大于系統側壓力（產生壓差），使閥瓣打開（干式報警閥開啟），其中一路壓力水流向灑水噴頭，對保護區灑水滅火，水流指示器報告起火區域，另一路壓力水通過延遲器流向水力警鈴，發出持續鈴聲報警，報警閥組或穩壓泵的壓力開關輸出啟動供水泵信號，完成系統啟動。系統啟動后，由供水泵向開放的噴頭供水，開放噴頭按不低于設計規定的噴水強度均勻噴水，實施滅火。

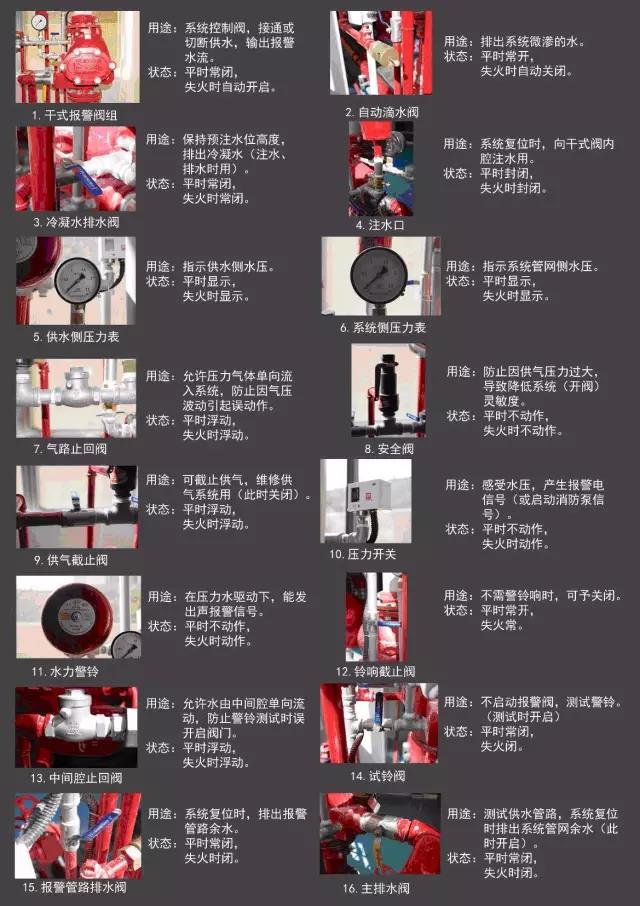

系統各部件構成及用途
