氣體滅火系統動作程序圖
文章來源：m.cnkrok.com作者：海灣消防公司人氣：1350日期：2019-06-14 16:50:41

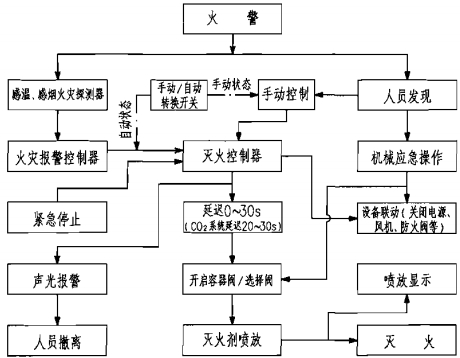

七氟丙烷、IG-541、高壓CO2、三氟甲烷、IG-100滅火系統動作程序圖

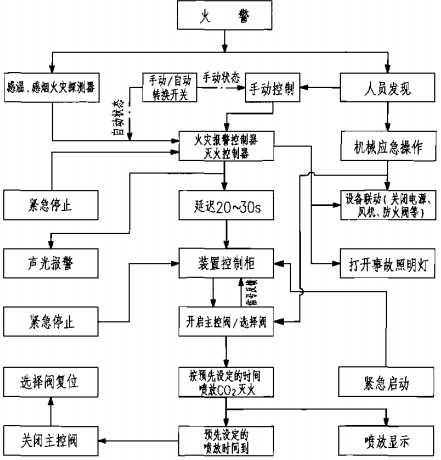

低壓C02滅火系統動作程序圖
低壓C02滅火系統動作程序圖
說明：
1.有管網氣體滅火系統設有自動控制、手動控制和機械應急操作三種啟動方式。
2.當防護區內有人工作時，應將設在防護區門外的“自動/手動轉換開關”切換到手動控制狀態。如有火警發生，控制器只發出報警信號，不輸出動作指令，值班人員確認火警后，按下控制器面板上或防護區門外的緊急啟動按鈕實施滅火。人員離開時，應將轉換開關恢復為自動控制狀態。在自動控制狀態下，仍可優先實施系統手動控制。
3.采用自動控制方式時，為確保防護區內人員安全撤離，應設置不大于30s的滅火劑噴放延遲。對于平時無人工作的防護區，則可設置為無延遲的滅火劑噴放。
4.緊急停止：當系統發出火災警報，在延遲時間內確認未發生火情，或雖有火情但已被撲滅，不需要啟動滅火系統進行滅火時，可按下手動控制盒內或火災自動報警滅火控制器上的緊急停止按鈕，即可阻止控制器滅火指令的發出，終止系統滅火程序。
5.對于無管網（柜式）預制滅火系統，《氣體滅火系統設計規范》GB 50370-2005僅要求設自動控制和手動控制兩種啟動方式。
6.本圖手動控制實際上是指當現場人員按下緊急啟動按鈕后，仍需通過電氣方式才能啟動系統的控制方式。
1.有管網氣體滅火系統設有自動控制、手動控制和機械應急操作三種啟動方式。
2.當防護區內有人工作時，應將設在防護區門外的“自動/手動轉換開關”切換到手動控制狀態。如有火警發生，控制器只發出報警信號，不輸出動作指令，值班人員確認火警后，按下控制器面板上或防護區門外的緊急啟動按鈕實施滅火。人員離開時，應將轉換開關恢復為自動控制狀態。在自動控制狀態下，仍可優先實施系統手動控制。
3.采用自動控制方式時，為確保防護區內人員安全撤離，應設置不大于30s的滅火劑噴放延遲。對于平時無人工作的防護區，則可設置為無延遲的滅火劑噴放。
4.緊急停止：當系統發出火災警報，在延遲時間內確認未發生火情，或雖有火情但已被撲滅，不需要啟動滅火系統進行滅火時，可按下手動控制盒內或火災自動報警滅火控制器上的緊急停止按鈕，即可阻止控制器滅火指令的發出，終止系統滅火程序。
5.對于無管網（柜式）預制滅火系統，《氣體滅火系統設計規范》GB 50370-2005僅要求設自動控制和手動控制兩種啟動方式。
6.本圖手動控制實際上是指當現場人員按下緊急啟動按鈕后，仍需通過電氣方式才能啟動系統的控制方式。
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://m.cnkrok.com/
