海灣JTY-GXF-GST1D吸氣式感煙火災探測器
一、海灣JTY-GXF-GST1D吸氣式感煙火災探測器概述：
海灣JTY-GXF-GST1D靈感系列吸氣式感煙火災探測器是高精密的新一代管路采樣式、高靈敏型吸氣式感煙火災探測器，潔凈、高大空間、高溫、高濕或具有強電磁輻射等環境。
JTY-GXF-GST1D靈感系列吸氣式空氣采樣煙霧探測器通過內部抽氣設備把被監測區域的空氣吸入激光采樣檢測室進行分析，判斷是否發生火警，如有火警則給出聲音提示，啟動相應的繼電器，記錄相關信息，并把信息通過總線上傳到控制器。
二、海灣JTY-GXF-GST1D吸氣式空氣采樣煙霧探測器特點：

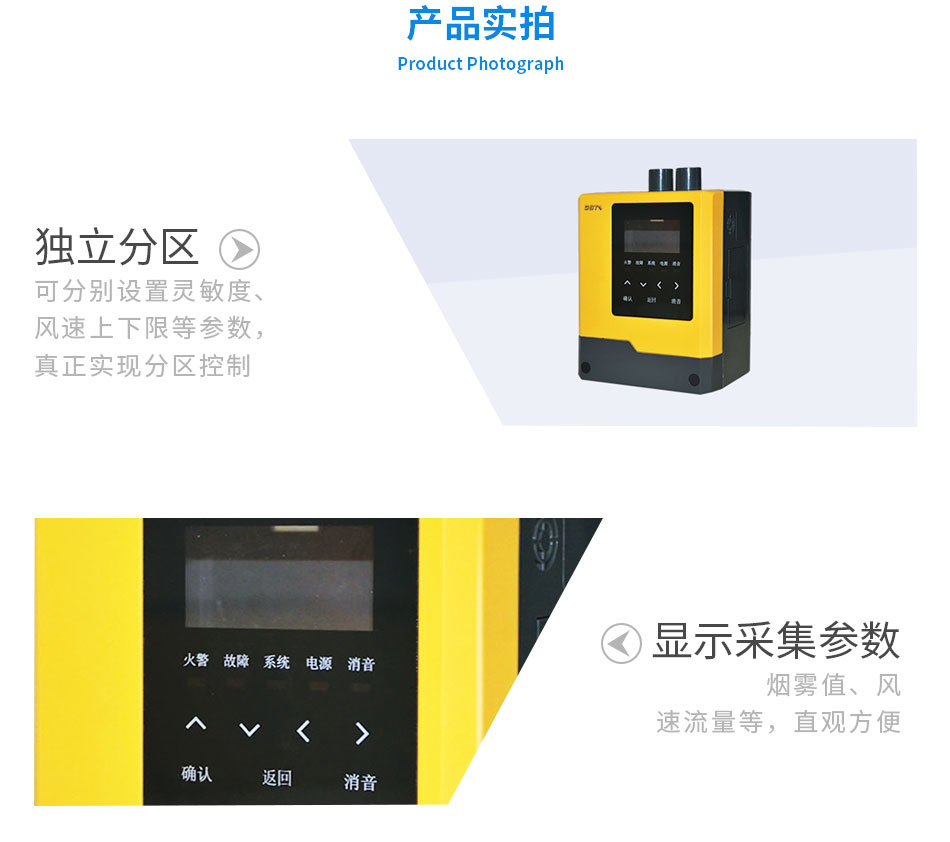

●每管獨立探測室、獨立分區，可分別設置靈敏度、風速上下限等參數，真正實現分區控制。
●總線故障時可正常工作，性能可靠。
●4種吸氣強度可選擇，4個火警級別及相關的火警繼電器輸出，1個故障繼電器輸出，功能強大。
●前殼可旋轉180°0安裝，方便不同進管方向調試。
●單管最大采樣長度100米，使用靈活。
●可顯示當前采集參數：煙霧值、風速流量等，直觀方便。
●有實時時鐘，可根據記錄查看報警、報故障時間，且火警記錄單獨存儲，查詢方便。
●可直接通過總線與GST傳統火災報警控制器無縫連接或通過接口卡與其他品牌傳統火災報警控制器進行無縫連接。

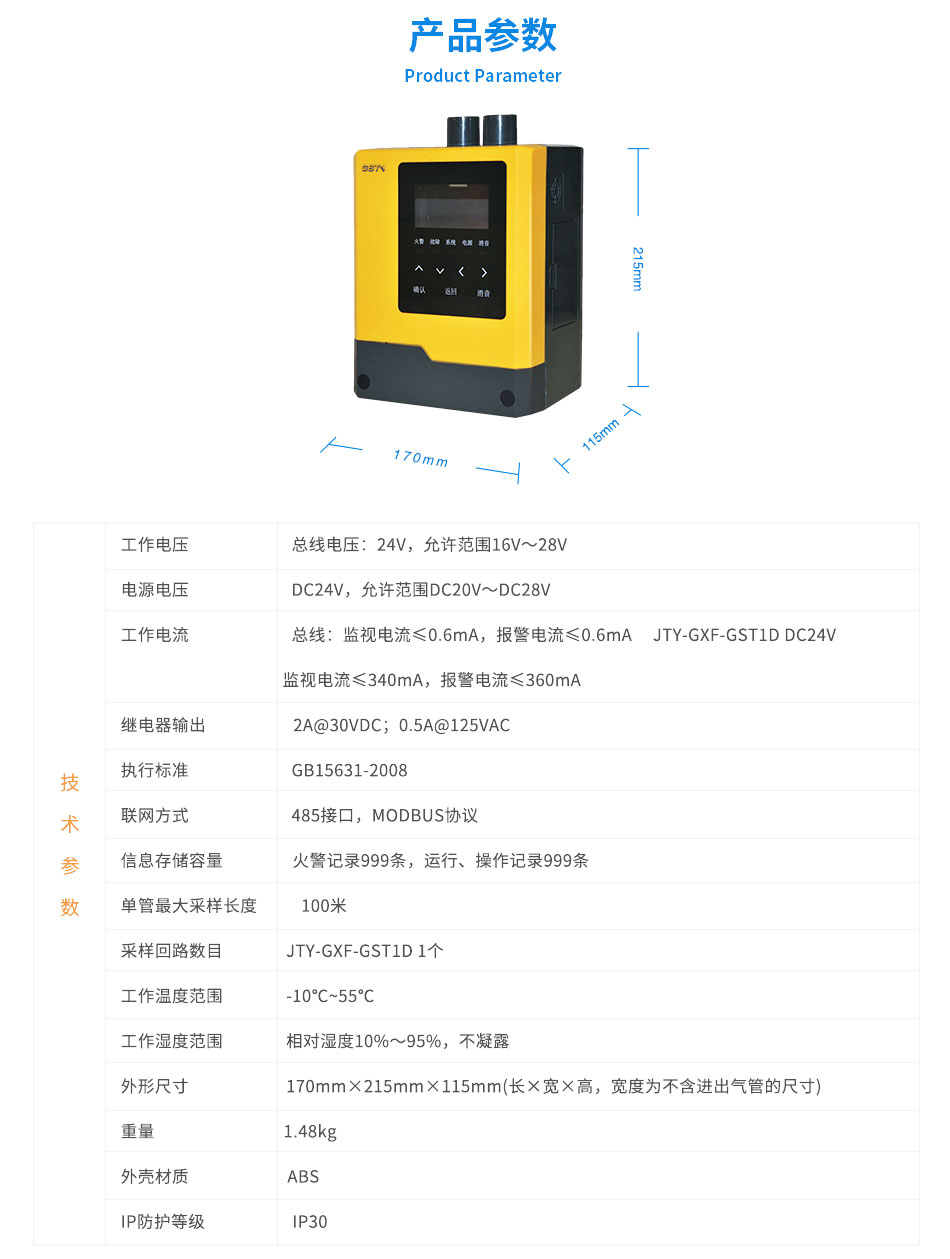

三、海灣JTY-GXF-GST1D靈感系列吸氣式感煙火災探測器技術參數
| 工作電壓 | 總線電壓：24V，允許范圍16V～28V |
| 電源電壓 | DC24V，允許范圍DC20V～DC28V |
| 工作電流 |
總線：監視電流≤0.6mA，報警電流≤0.6mA |
| 繼電器輸出 | 2A@30VDC；0.5A@125VAC |
| 執行標準 | GB15631-2008 |
| 聯網方式 | 485接口，MODBUS協議 |
| 信息存儲容量 | 火警記錄999條，運行、操作記錄999條 |
| 單管最大采樣長度 | 100米 |
| 采樣回路數目 | JTY-GXF-GST1D 1個 |
| 工作溫度范圍 | -10℃~55℃ |
| 工作濕度范圍 | 相對濕度10%～95%，不凝露 |
| 外形尺寸 | JTY-GXF-GST1D 170mm×215mm×115mm(長×寬×高，寬度為不含進出氣管的尺寸) |
| 重量 | JTY-GXF-GST1D 1.48kg |
| 外殼材質 | ABS |
| IP防護等級 | IP30 |

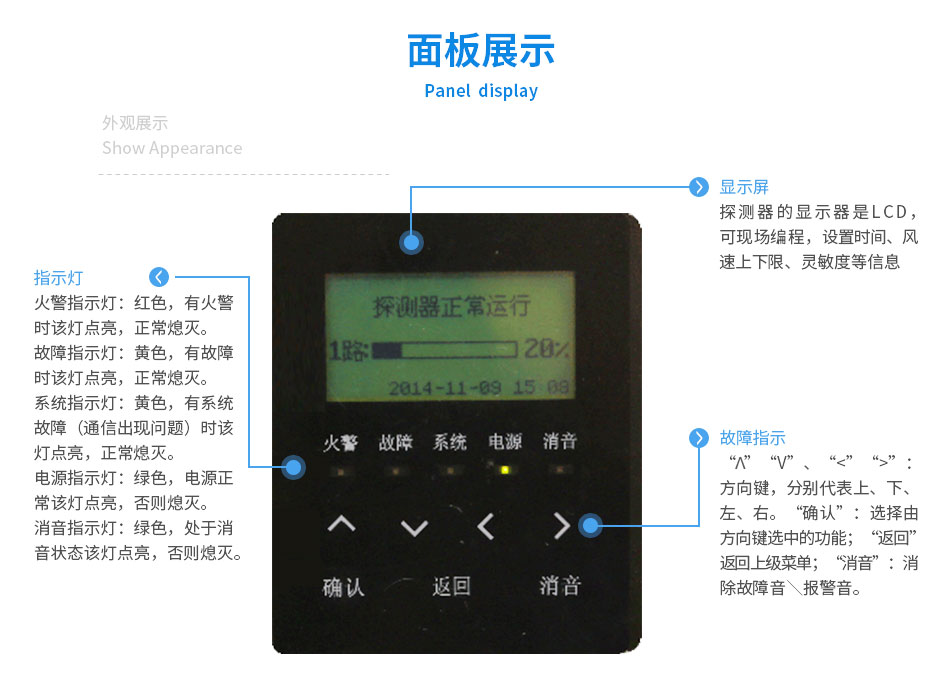

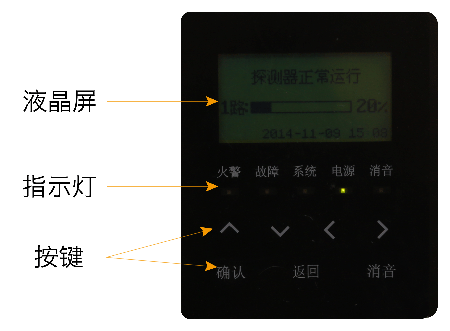

四、JTY-GXF-GST1D吸氣式感煙火災探測器功能說明
?、僦甘緹?br data-filtered="filtered" style="margin: 0px; padding: 0px; list-style-type: none;" />
火警指示燈：紅色，有火警時該燈點亮，正常熄滅。
故障指示燈：黃色，有故障時該燈點亮，正常熄滅。
系統指示燈：黃色，有系統故障（通信出現問題）時該燈點亮，正常熄滅。
電源指示燈：綠色，電源正常該燈點亮，否則熄滅。
消音指示燈：綠色，處于消音狀態該燈點亮，否則熄滅。
?、诎存I
“”“V"、“<”“>"：方向鍵，分別代表上、下、左、右。
“確認”：選擇由方向鍵選中的功能；“返回”：返回上級菜單；“消音”：消除故障音＼報警音。
③繼電器輸出
JTY-GXF-GST1D：2個火警繼電器(FIRE、FIRESET)，繼電器FIRE固定輸出火警，繼電器FIRESE可設置為預警、火警1或火警2輸出，這2個繼電器正常時處于常開狀態。
④聲音提示
故障音：間隔較長的“滴”聲，周期為10秒，響1秒，停9秒。當有故障時，會有故障音提示。按下“消音“停止、消音指示燈亮。
報警音：間隔較短的“滴、滴”聲，周期為2秒，響1秒，停1秒。當火警發生時，會有火警音提示。按下”消音“鍵聲音停止、消音指示燈亮。
?、蒿@示
探測器的顯示器是LCD，可現場編程，設置時間、風速上下限、靈敏度等信息。
靈感系列吸氣式感煙火災探測系統-產品手冊下載
