海灣GST-LD-8302C切換模塊
文章來源:m.cnkrok.com作者:海灣消防公司人氣:1391日期:2024-08-09 09:27:24

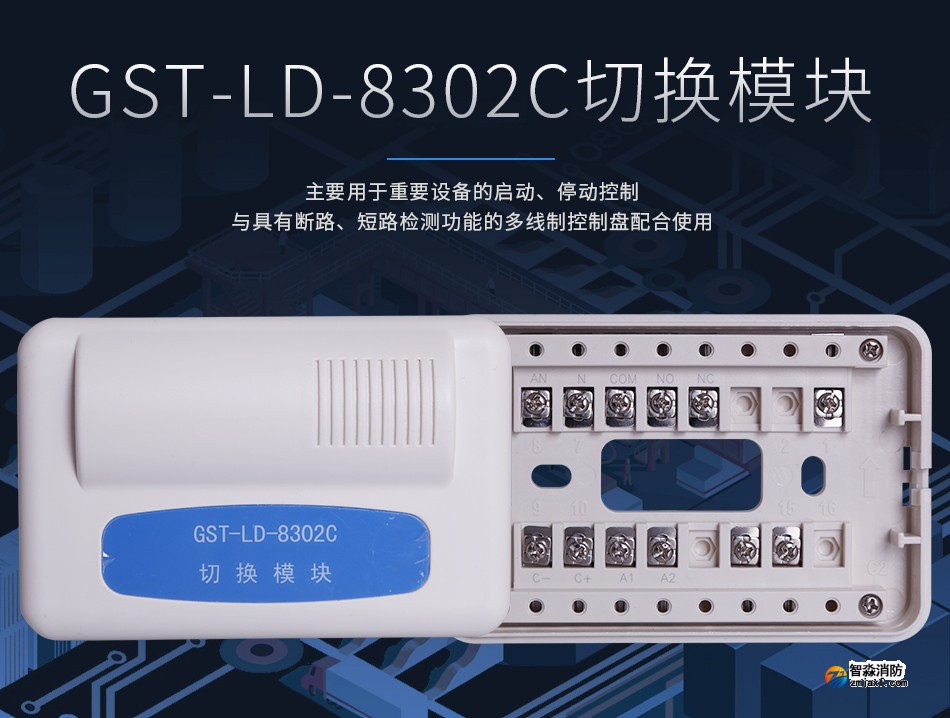

一、GST-LD-8302C切換模塊概述:
GST-LD-8302C切換模塊(以下簡稱模塊),主要用于重要設備的啟動、停動控制。與具有斷路、短路檢測功能的多線制控制盤配合使用,如GST-LD-KZ014型多線制控制盤等。
二、GST-LD-8302C切換模塊特點:
1.提供一組常開、常閉觸點,使多線制控制盤與外部控制設備電氣隔離。
2.用兩線實現啟動控制及回答、短路、斷路檢測,便于現場布線。
3.電路部分和接線底殼采用插接方式,接觸可靠、便于施工。

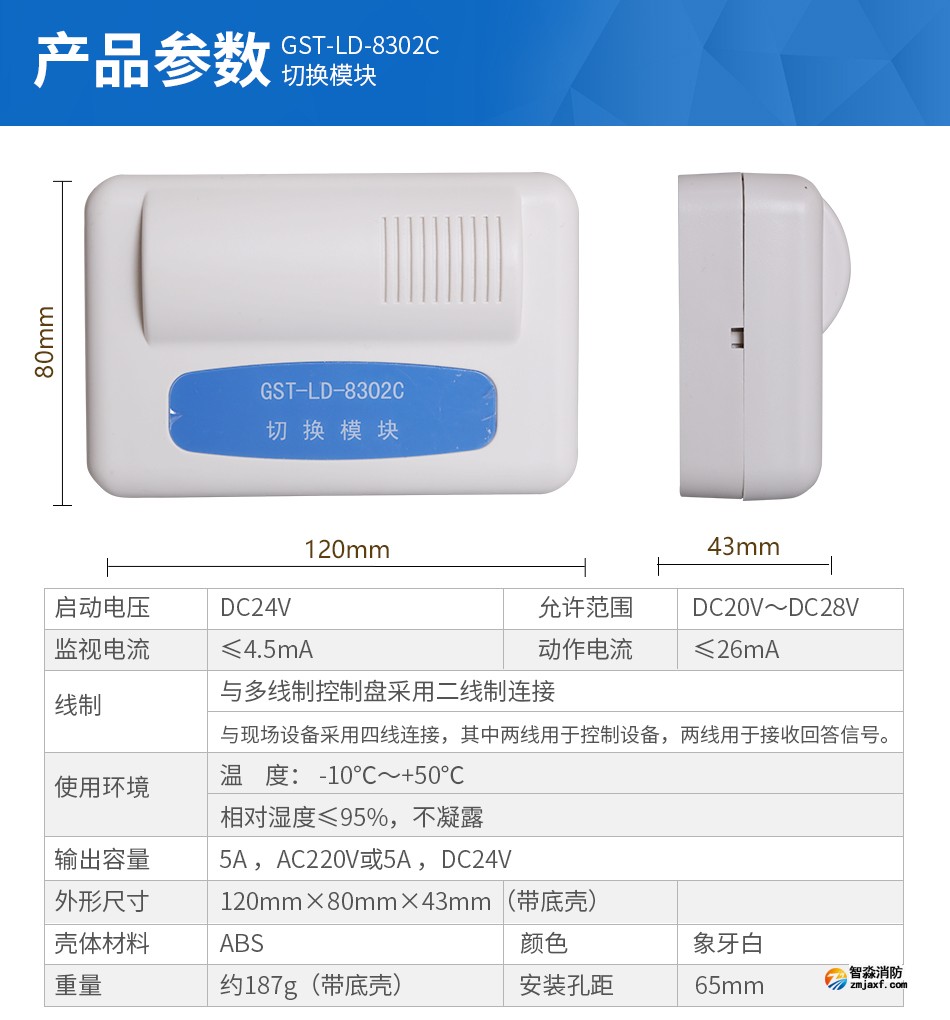

三、GST-LD-8302C切換模塊技術特性:
1.工作電壓:啟動電壓:DC24V 允許范圍:DC20V~DC28V
2.工作電流:監視電流≤4.5mA 動作電流≤26mA
3.輸出容量:5A ,AC220V或5A ,DC24V
4.線制:與多線制控制盤采用二線制連接;與現場設備采用四線連接,其中兩線用于控制設備,兩線用于接收回答信號。
5.使用環境:
溫 度: -10℃~+50℃
相對濕度≤95%,不凝露
6.外形尺寸:120mm×80mm×43mm
7.殼體材料和顏色:ABS,象牙白
8.重量:約187g(帶底殼)
9.安裝孔距:65mm
四、GST-LD-8302C切換模塊結構特征:

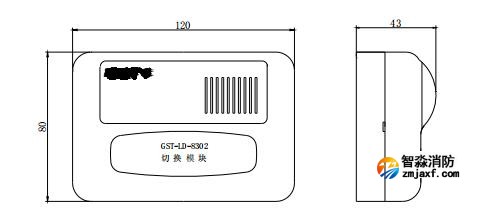

模塊外形示意圖如下圖所示:

海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://m.cnkrok.com/;海灣服務熱線:18910580194
上一篇:海灣GST-LD-8301A輸入輸出模塊 | 下一篇:海灣ZD-02直控盤終端器
此文關鍵字:
海灣GST-LD-8302C切換模塊
相關資訊
- 海灣七氟丙烷氣體滅火系統施工,精準安裝守護密閉空間安全
- 從“滅火”走向“治理”—《關于加強基層消防工作的意見》背后的真正變化
- 筑牢工業安全防線!海灣深耕石油石化及儲能場景定制化方案
- 多線設備工作原理及故障排查步驟
- 汽車庫設置電動汽車充電設施的區域應滿足哪些規定
- 防火門監控器為何無3C認證
- 消防主機設備老化需要如何處理
- 關于海灣消防控制器接入電話主機后8304模塊僅能一次通話并出現持續重啟問題的分析與處理建議
- 工業建筑內是否可以設置食堂?
- 海灣JB-QG-GST5000H報警器經常出現錯誤報警問題的分析與對策
推薦文章
- 海灣消防噴淋頭安裝施工規范,細節把控杜絕滅火隱患
- 海灣系統在垂直行業中的定制化解決方案——數據中心、儲能、石油石化為代表的深度實踐
- 關于海灣消防CRT系統在調試聯動公式時提示“不能包含氣體設備”的問題分析與解決建議
- 規定地下車庫能否使用感煙探測器——技術、規范與實踐的綜合評估
- 海灣消防短路或接地故障而引起控制器損壞
- 海灣消防主機觀察控制器顯示:查看報警、故障及預警指示
- 海灣消防主機熱敏打印機故障解決辦法
- 海灣消防設備短路或接地故障導致控制器損壞之分析與防范
- 海灣消防通訊總線故障怎么解決
- 防火卷簾兩側的專用感溫火災探測器,跨越防火分區是否需設短路隔離器?

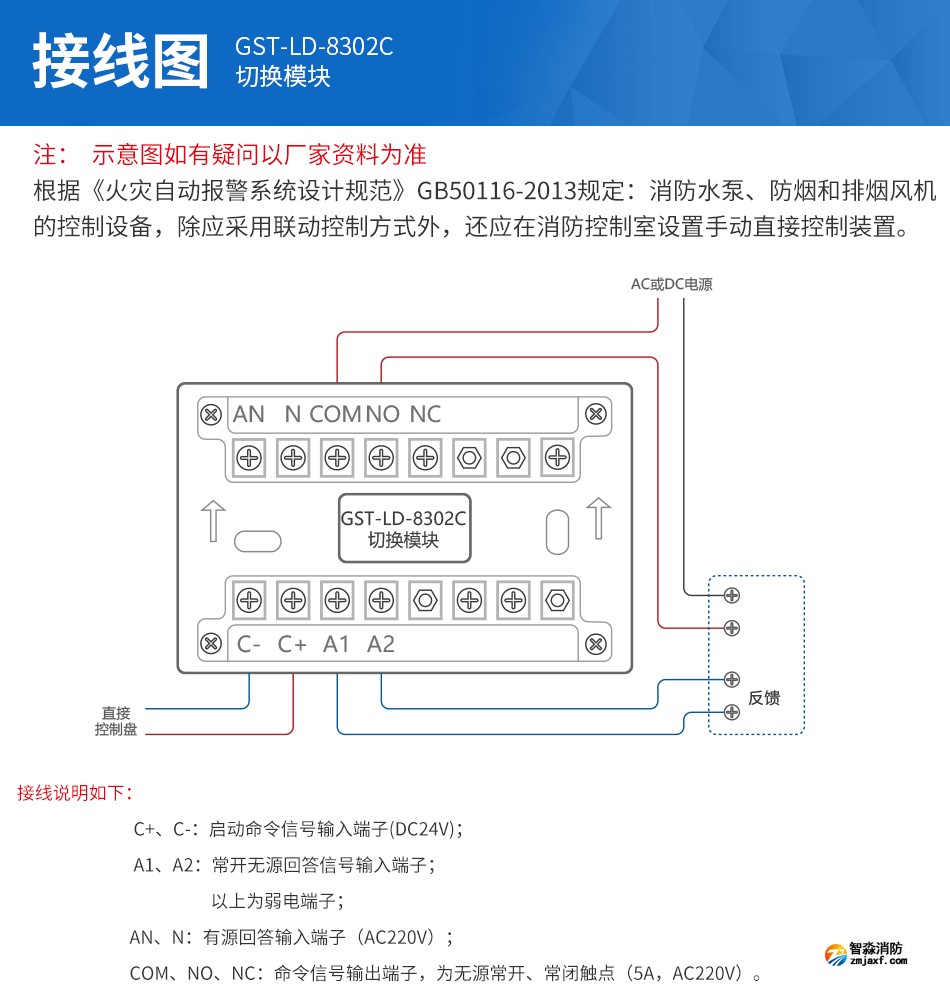

接線示意圖
