GST-LD-8327環型總線接口
文章來源：m.cnkrok.com作者：海灣消防公司人氣：2492日期：2019-05-04 04:10:17
海灣GST-LD-8327環型總線接口特點

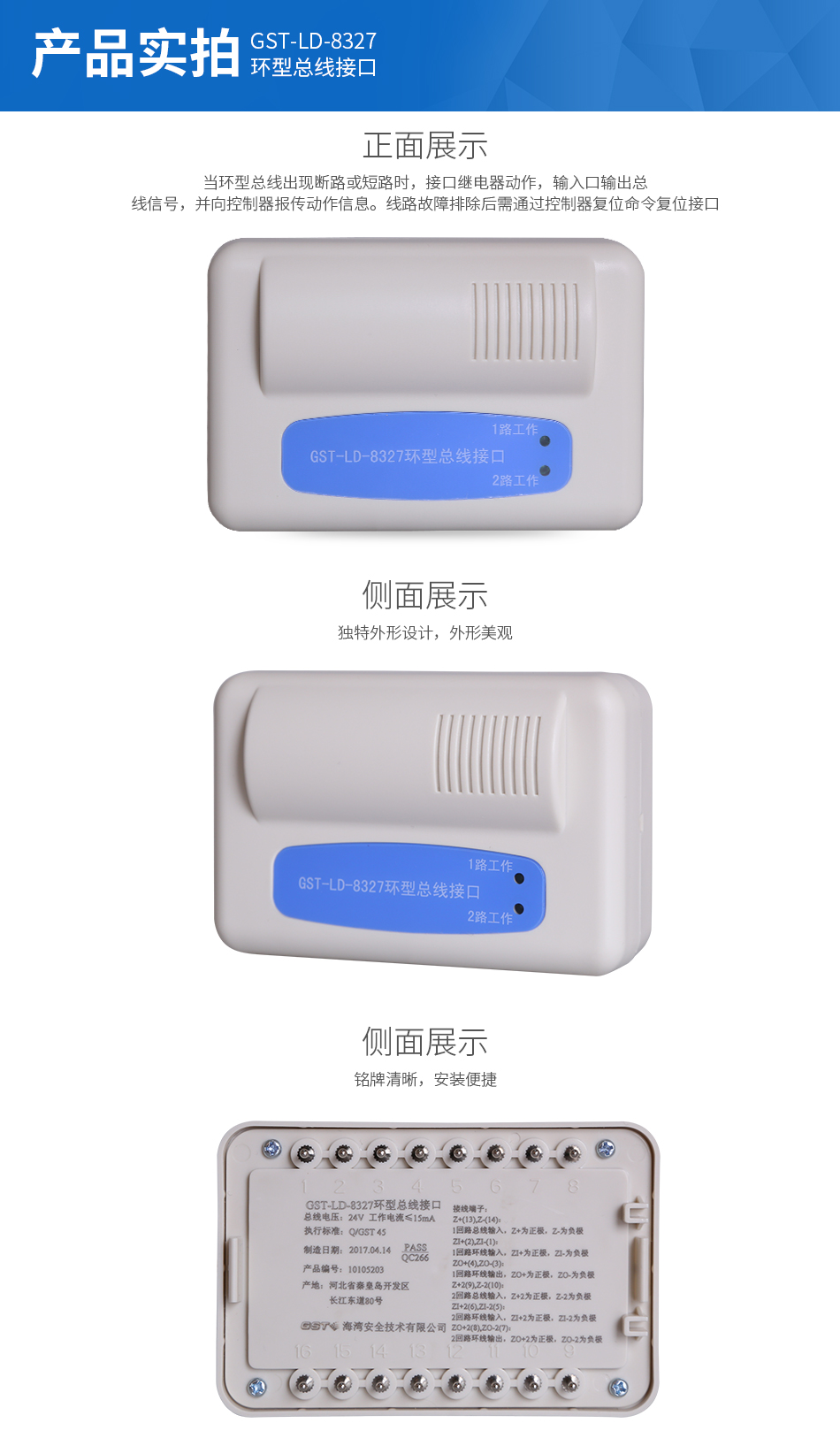

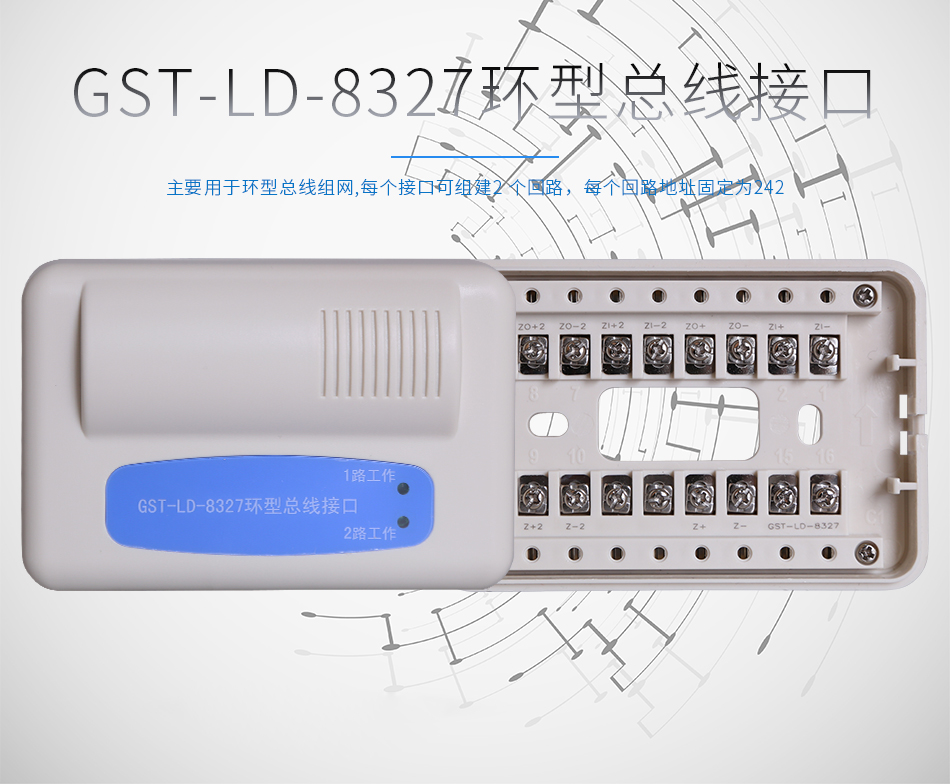

GST-LD-8327 環型總線接口（以下簡稱接口），主要用于環型總線組網。每個接口可組建 2 個回路，每個回路地址固定為 242。當環型總線出現斷路或短路時，接口繼電器動作，輸入口輸出總線信號，并向控制器報傳動作信息。線路故障排除后需通過控制器復位命令復位接口。
海灣GST-LD-8327環型總線接口主要技術指標
（1）工作電壓：總線 24V
（2）監視電流：?jiǎn)位芈?le;1mA
（3）動作電流：?jiǎn)位芈?le;15mA
（7）使用環境：
溫度：-10℃～+55℃
相對濕度≤95%，不結露
（8）外殼防護等級：IP30

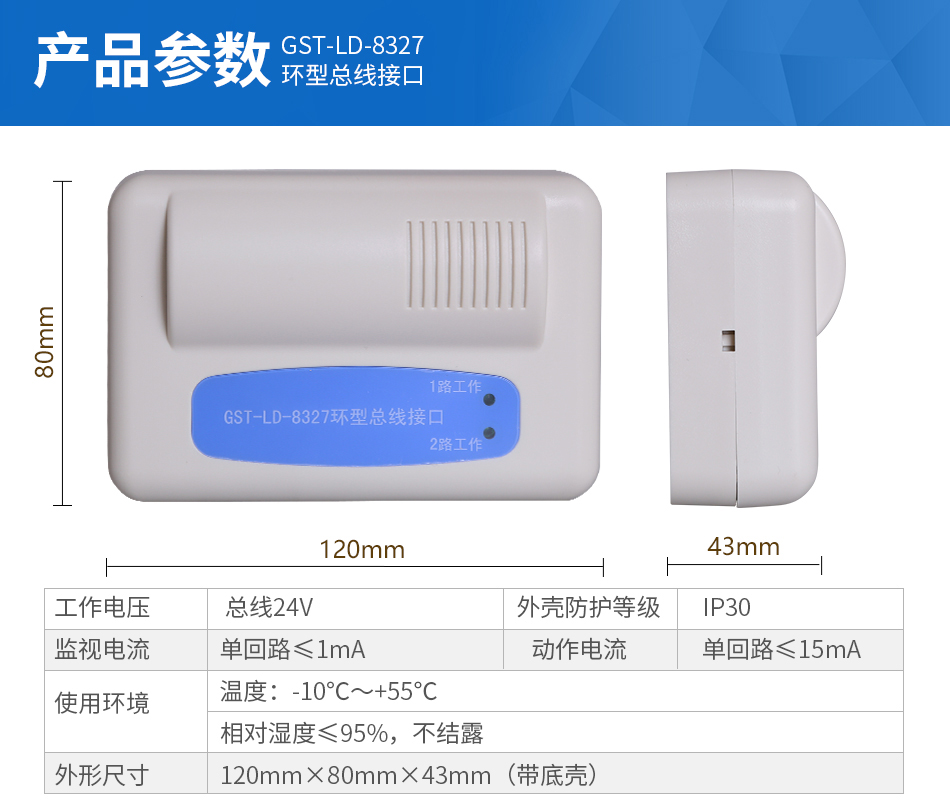

（9）外形尺寸：120mm×80mm×43mm（帶底殼）
海灣GST-LD-8327環型總線接口 結構特征、安裝與布線

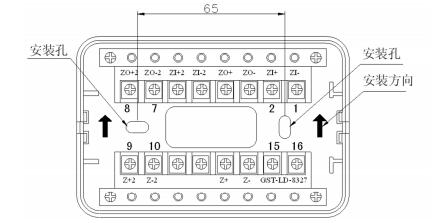

本接口的外形尺寸及結構與 GST-LD-8302 型切換模塊相同，安裝方法也相同，底座端子示意圖
如圖 ：
其中:
Z+、Z-：1 回路總線輸入，Z+為正極，Z-為負極
ZI+、ZI-：1 回路環線輸入，ZI+為正極，ZI-為負極
ZO+、ZO-：1 回路環線輸出，ZO+為正極，ZO-為負極
Z+2、Z-2：2 回路總線輸入，Z+2 為正極，Z-2 為負極
ZI+2、ZI-2：2 回路環線輸入，ZI+2 為正極，ZI-2 為負極
ZO+2、ZO-2：2 回路環線輸出，ZO+2 為正極，ZO-2 為負極
海灣GST-LD-8327環型總線接口布線要求：選用截面積不小于 1.0mm2的RVS雙絞線。布線應與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。

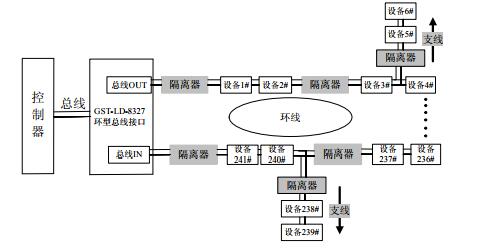

3.12.4 應用方法以回路 1 為例：接口的總線輸入端 Z+、Z-接控制器總線輸出端，接口的 ZO+、ZO-接其他編碼設備，總線最末端接回到接口的 ZI+、ZI-。系統接線圖如圖 2-64 所示。2 個相鄰環線隔離器之間不能超過 32 個設備（支線中的設備也需要計算在內）。
注意：接口端子有極性。
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://m.cnkrok.com/；海灣服務熱線：18910580194
上一篇：GST-LD-8314環型總線隔離器 | 下一篇：GST-LD-8362輸入/輸出模塊
此文關鍵字：
GST-LD-8327環型總線接口
相關資訊
- 海灣電氣火災監控系統分階段調試、點位注冊、聯動邏輯配置與消防驗收標準
- 海灣消防控制模塊現場點位配置與接線技術
- 系統通訊故障引發全域聯動癱瘓問題分析
- 海灣無線LoRa火災報警系統技術原理與特殊場景應用方案
- 海灣電氣火災系統聯動功能檢測維修技術要求
- 海灣消防設備施工現場安裝典型技術問題及規范整改
- 強強聯合！海灣攜手泰和佳，共拓?cái)?shù)據中心消防安全新藍海
- 海灣電氣火災系統總線隔離、抗干擾及屏蔽布線全套弱電施工技術規范
- 海灣防火門監控系統在建筑防火分區管控中的應用價值
- 海灣七氟丙烷氣體滅火系統施工，精準安裝守護密閉空間安全
推薦文章
- 海灣聲光報警器故障檢查與標準化維修技術
- 海灣應急照明與疏散指示系統通訊故障運維技術研究
- 海灣輸入輸出模塊接線技術要求
- 海灣消防噴淋頭安裝施工規范，細節把控杜絕滅火隱患
- 海灣系統在垂直行業中的定制化解決方案——數據中心、儲能、石油石化為代表的深度實踐
- 關于海灣消防CRT系統在調試聯動公式時提示“不能包含氣體設備”的問題分析與解決建議
- 規定地下車庫能否使用感煙探測器——技術、規范與實踐的綜合評估
- 海灣消防短路或接地故障而引起控制器損壞
- 海灣消防主機觀察控制器顯示：查看報警、故障及預警指示
- 海灣消防主機熱敏打印機故障解決辦法

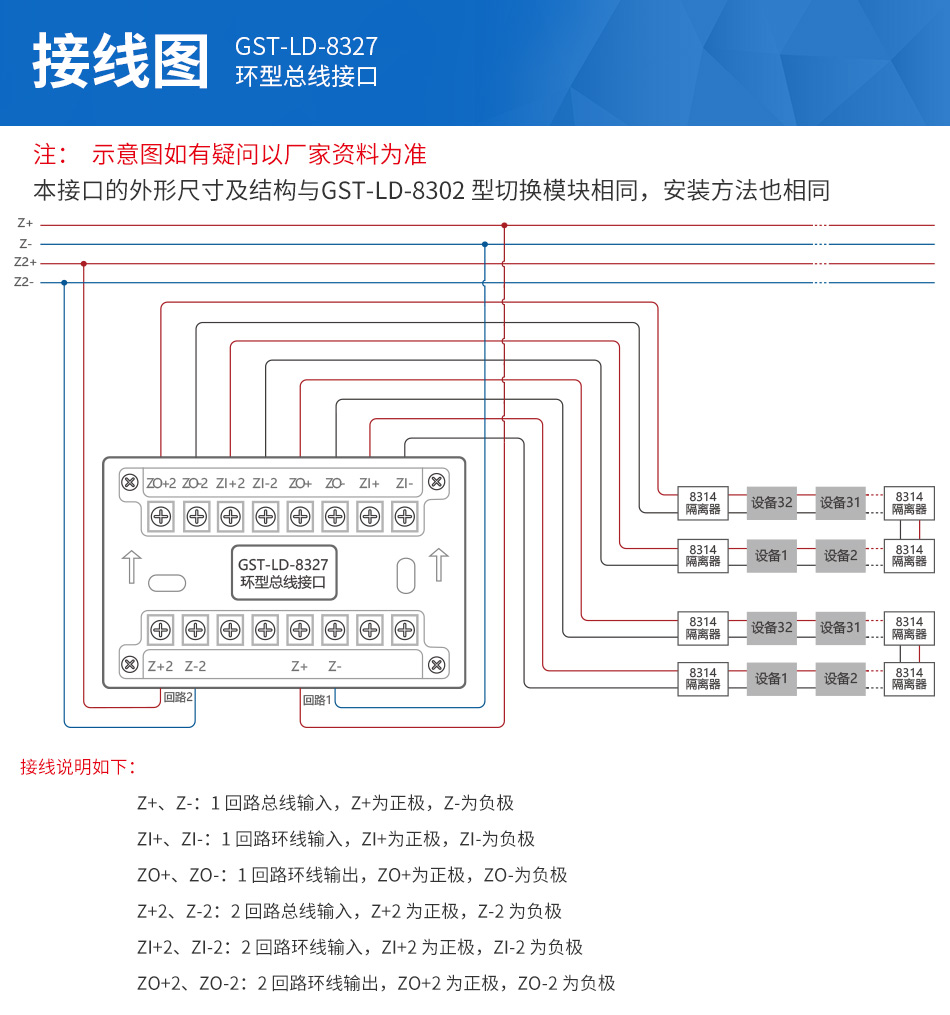

接線示意圖
