GST-LD-8319型輸入模塊
文章來源：m.cnkrok.com作者：海灣消防公司人氣：2624日期：2019-05-03 10:36:33

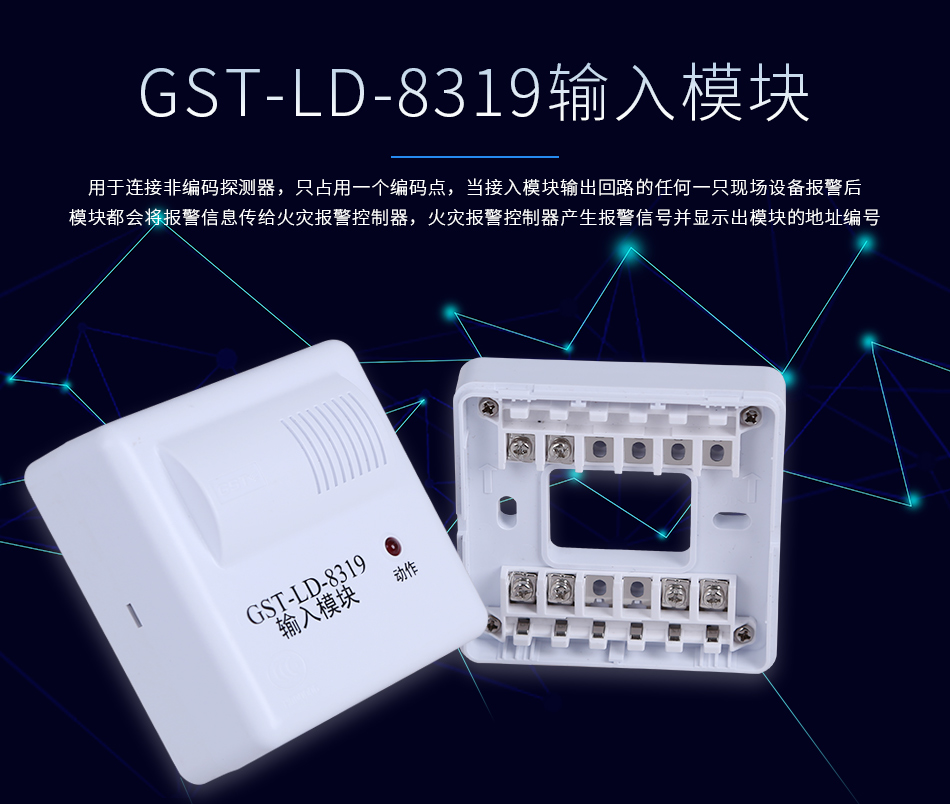

一、海灣GST-LD-8319輸入模塊概述：
GST-LD-8319輸入模塊（以下簡稱模塊）是一種編碼模塊，用于連接非編碼探測器，只占用一個編碼點，當接入模塊輸出回路的任何一只現場設備報警后，模塊都會將報警信息傳給火災報警控制器，火災報警控制器產生報警信號并顯示出模塊的地址編號。
本模塊可配接本公司生產的非編碼點型光電感煙火災探測器、非編碼點型差定溫火災探測器、非編碼點型復合式感煙感溫火災探測器及非編碼點型紫外火焰探測器等。模塊輸出回路最多可連接15只非編碼現場設備，多種探測器可以混用。若輸出回路中接有JTG-ZW-G1A點型紫外火焰探測器，則其數量應不超過3只。
二、海灣GST-LD-8319輸入模塊特點：
1.模塊具有輸出回路短路、斷路故障檢測功能。
2.模塊具有對探測器被摘掉后的故障檢測功能。
3.模塊具有短路保護功能。
4.模塊通過數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力。
5.模塊的地址碼為電子編碼，可現場改寫。

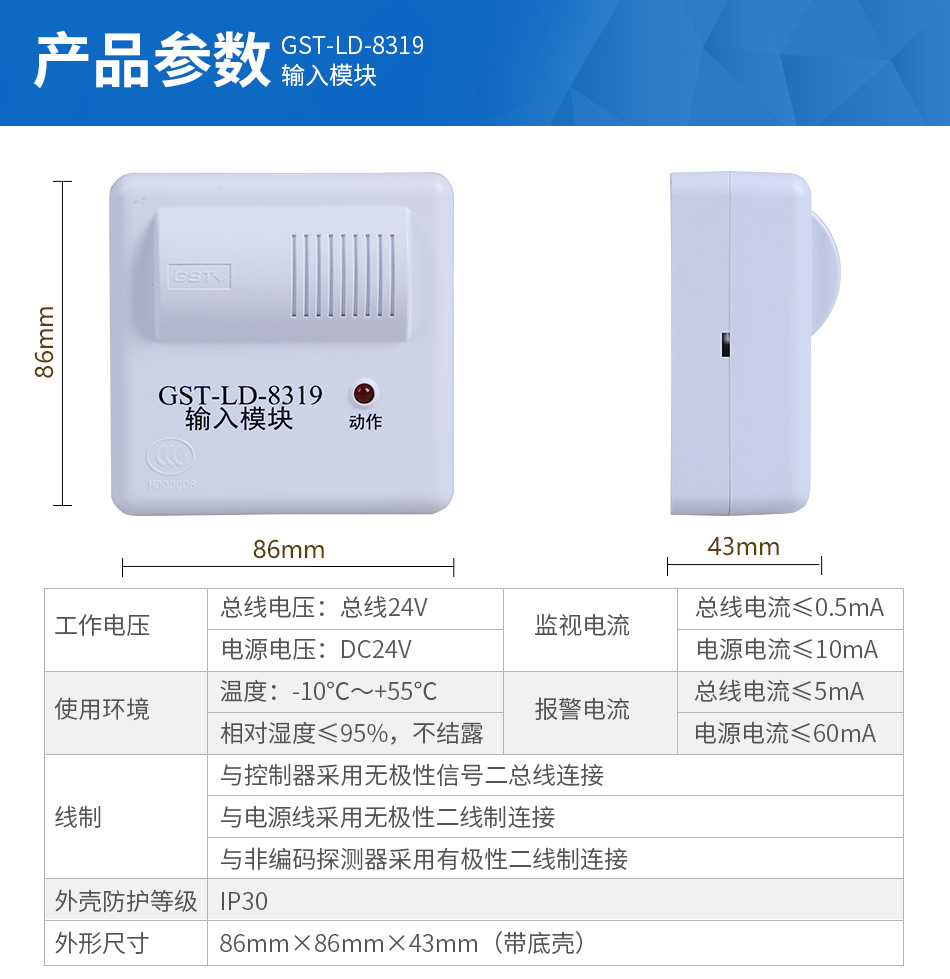

三、海灣GST-LD-8319輸入模塊技術特性：
1.工作電壓：信號總線電壓：總線24V 允許范圍：16V～28V
電源總線電壓：DC24V 允許范圍：DC20V～DC28V
2.工作電流：
總線監視電流≤0.5mA 總線報警電流≤5mA
電源監視電流≤10mA 電源報警電流≤60mA
3.指示燈：紅色（巡檢時閃亮，報警時常亮）
4.編碼方式：采用電子編碼方式，編碼范圍在1～242之間任意設定

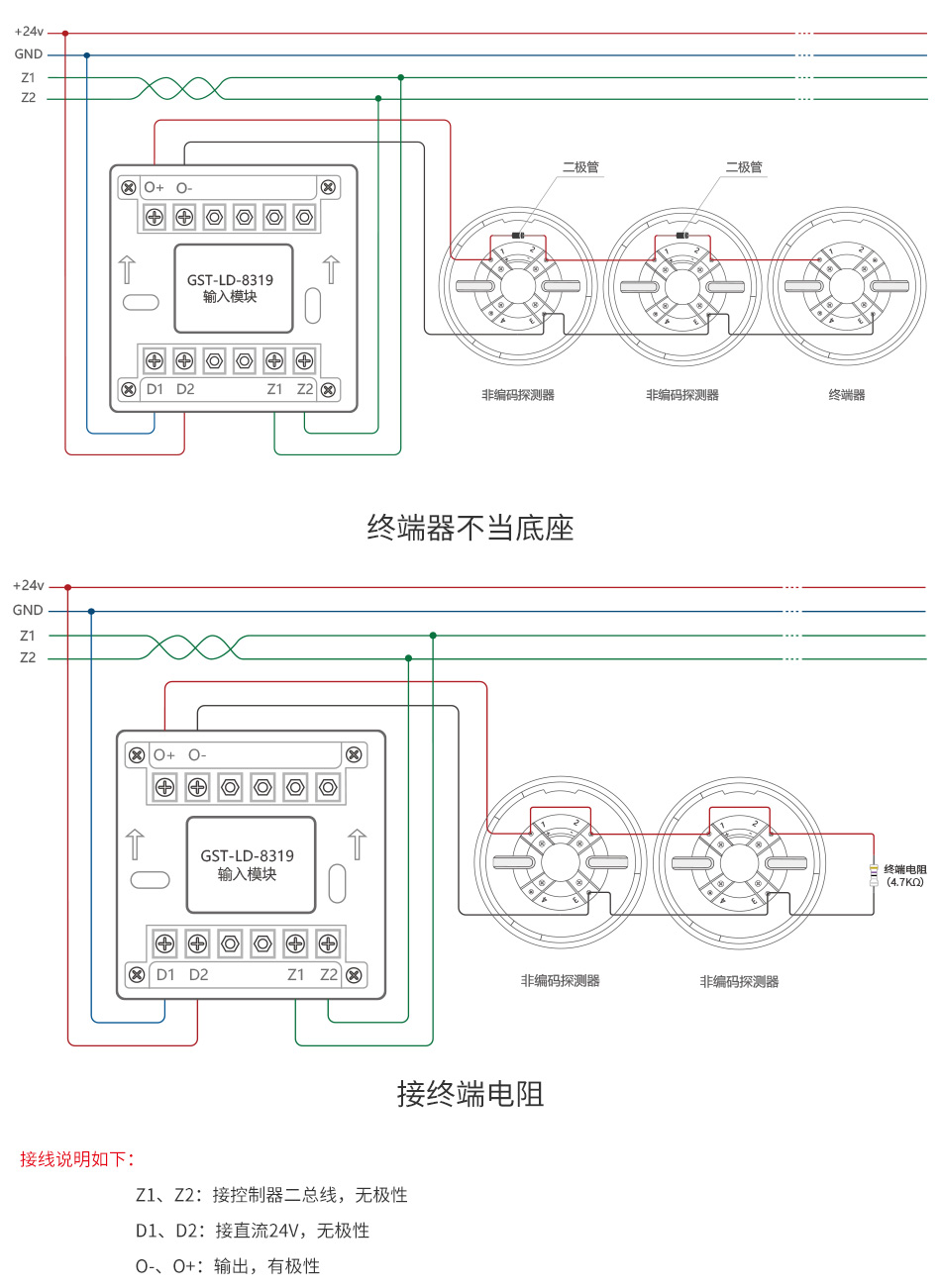

5.線制：與火災報警控制器采用無極性二總線連接，與電源線采用無極性二線制連接，與非編碼探測器采用有極性二線制連接
6.使用環境：
溫 度：-10℃～+55℃
相對濕度≤95%，不凝露
7.外形尺寸：86mm×86mm×43mm(帶底殼)
8.殼體材料和顏色：ABS，瓷白
9.重量：約137g(帶底殼)
10.安裝孔距：60mm
11.執行標準：GB 16806-2006
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://m.cnkrok.com/
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://m.cnkrok.com/；海灣服務熱線：18910580194
上一篇：GST-LD-8320型終端器 | 下一篇：GST-LD-8321中繼模塊
此文關鍵字：
GST-LD-8319型輸入模塊
相關資訊
- 海灣電氣火災監控系統分階段調試、點位注冊、聯動邏輯配置與消防驗收標準
- 海灣消防控制模塊現場點位配置與接線技術
- 系統通訊故障引發全域聯動癱瘓問題分析
- 海灣無線LoRa火災報警系統技術原理與特殊場景應用方案
- 海灣電氣火災系統聯動功能檢測維修技術要求
- 海灣消防設備施工現場安裝典型技術問題及規范整改
- 強強聯合！海灣攜手泰和佳，共拓數據中心消防安全新藍海
- 海灣電氣火災系統總線隔離、抗干擾及屏蔽布線全套弱電施工技術規范
- 海灣防火門監控系統在建筑防火分區管控中的應用價值
- 海灣七氟丙烷氣體滅火系統施工，精準安裝守護密閉空間安全
推薦文章
- 海灣聲光報警器故障檢查與標準化維修技術
- 海灣應急照明與疏散指示系統通訊故障運維技術研究
- 海灣輸入輸出模塊接線技術要求
- 海灣消防噴淋頭安裝施工規范，細節把控杜絕滅火隱患
- 海灣系統在垂直行業中的定制化解決方案——數據中心、儲能、石油石化為代表的深度實踐
- 關于海灣消防CRT系統在調試聯動公式時提示“不能包含氣體設備”的問題分析與解決建議
- 規定地下車庫能否使用感煙探測器——技術、規范與實踐的綜合評估
- 海灣消防短路或接地故障而引起控制器損壞
- 海灣消防主機觀察控制器顯示：查看報警、故障及預警指示
- 海灣消防主機熱敏打印機故障解決辦法

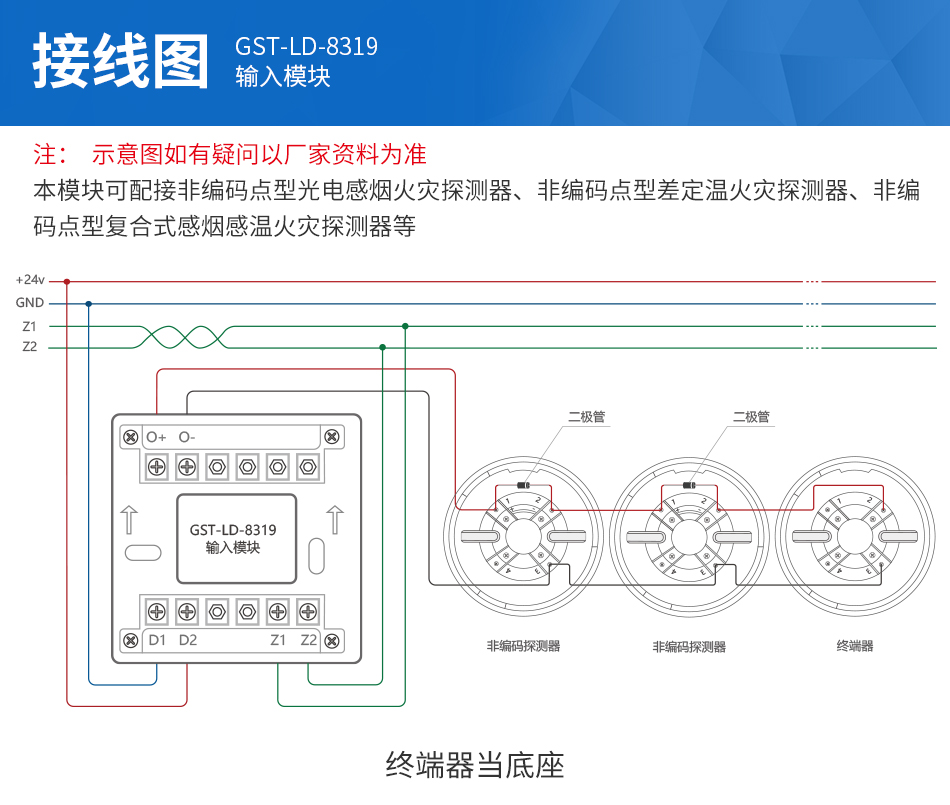

接線示意圖
