一、海灣GST-LD-8318緊急啟停按鈕概述


　　GST-LD-8318緊急啟/停按鈕是用于控制氣體滅火系統的啟動及停動。通常安裝在現場，當被保護的區域內發生火災時，按下緊急啟停按紐上的“按下噴灑”按鍵，即可向氣體滅火控制器（以下簡稱控制器）發出氣體噴灑請求信號。氣體滅火控制器發出氣體噴灑命令，經延時，啟動氣體噴灑電磁閥。在延時期間，若現場人員確認無火災發生，可立即按下“停止”按鍵，終止啟動。

  按鈕為編碼方式，啟動和停動共占一個編碼點；按鈕可提供輸出無源常開觸點信號，可直接控制聲光警報器等設備。

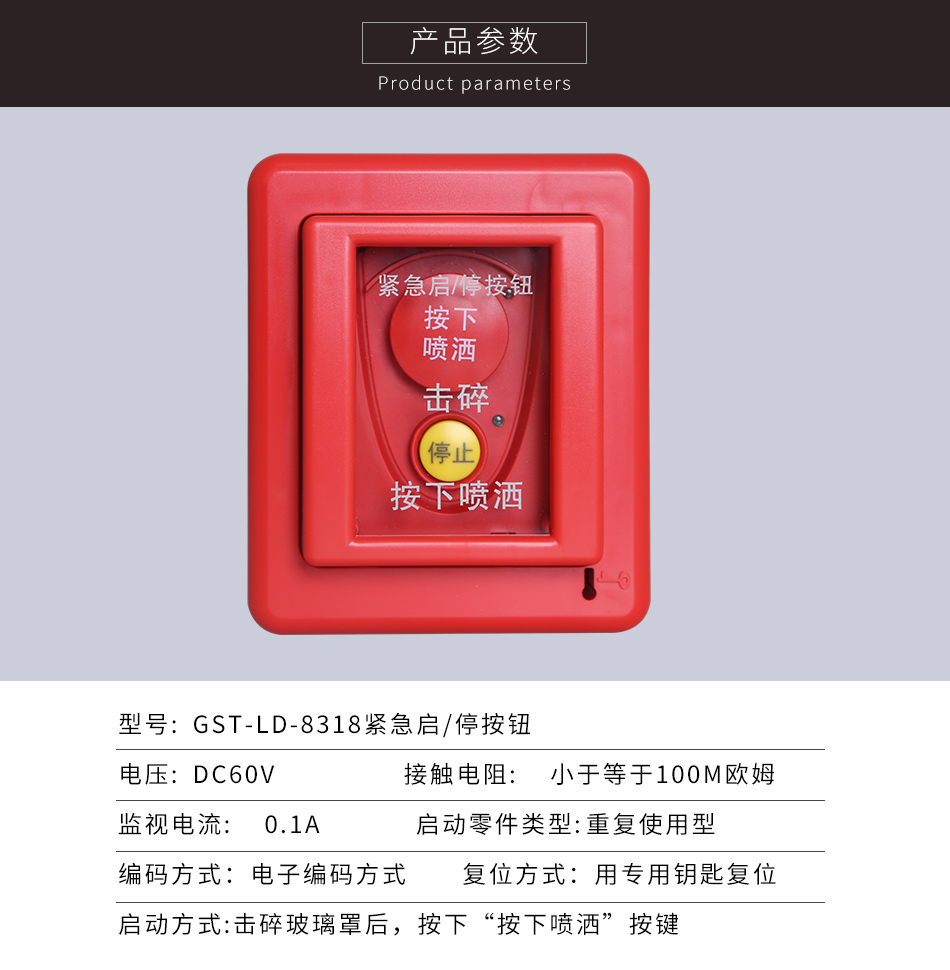

二、海灣GST-LD-8318緊急啟停按鈕主要技術指標


　　編碼方式：電子編碼方式，編碼范圍可在21~30之間任意設定



　　常開輸出觸點：額定值DC60V、0.1A，接觸電阻小于等于100M歐姆



　　啟動方式：擊碎玻璃罩后，按下“按下噴灑”按鍵



　　啟動零件類型：重復使用型



　　“按下噴灑”按鍵復位方式：用專用鑰匙復位



三、海灣GST-LD-8318緊急啟停按鈕應用方法

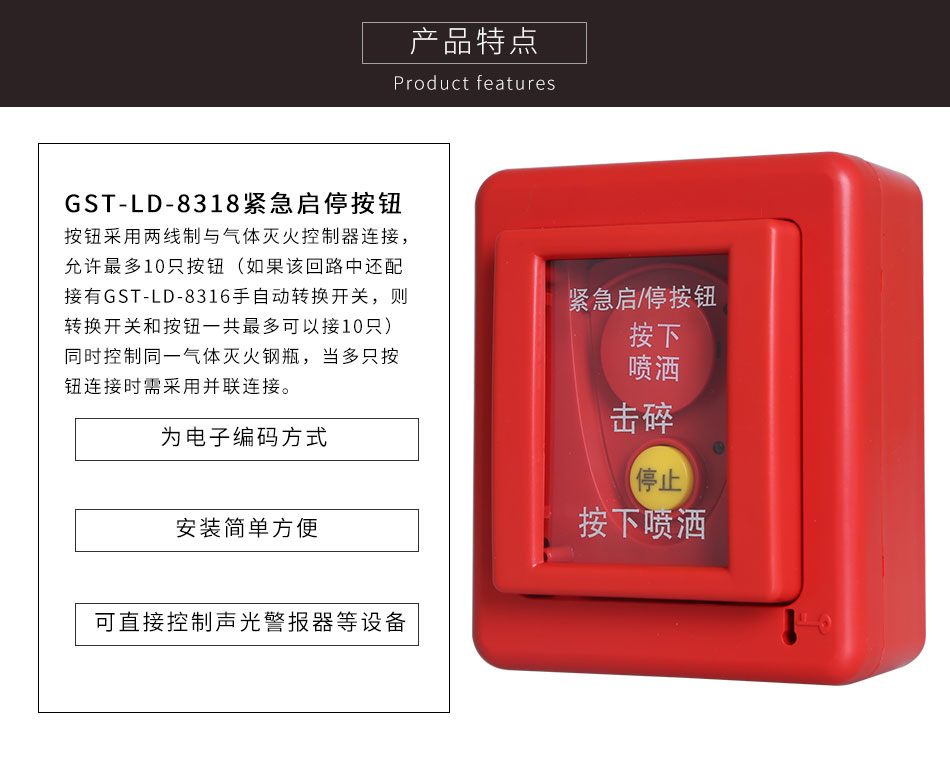

　　按鈕采用兩線制與氣體滅火控制器連接，允許最多10只按鈕（如果該回路中還配接有GST-LD-8316手自動轉換開關，則轉換開關和按鈕一共最多可以接10只）同時控制同一氣體滅火鋼瓶，當多只按鈕連接時需采用并聯連接。



四、海灣GST-LD-8318緊急啟停按鈕結構特征、安裝與布線

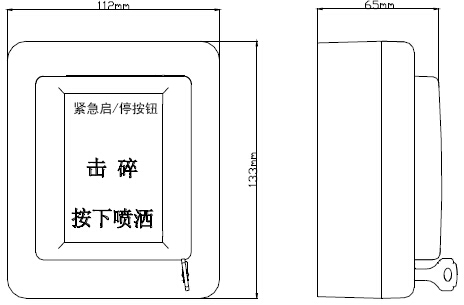

　　按鈕的外形示意圖如圖所示。

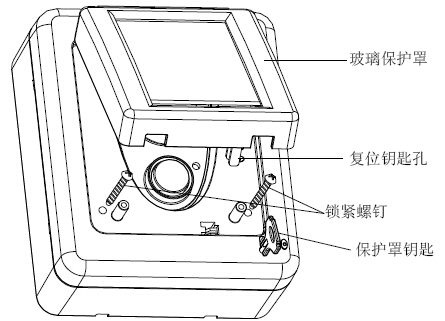

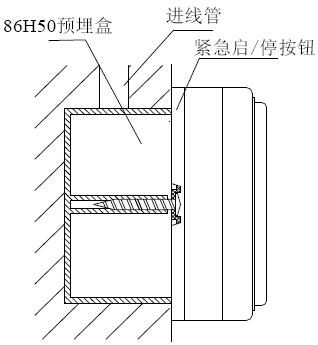

　　按鈕底殼與上蓋之間采用插接方式，通過兩個螺釘鎖緊如圖所示，底殼底部有安裝孔，安裝時將底殼安裝在86H50型預埋盒上，安裝方式見圖，安裝孔距如圖所示。

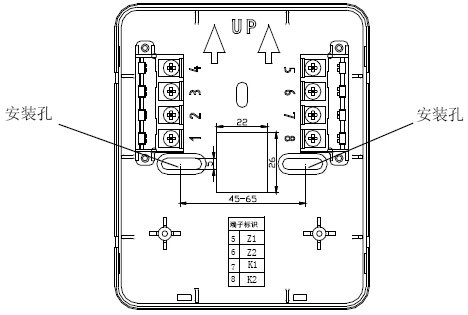

　　端子示意圖如圖所示。

　　Z1、Z2：無極性信號總線輸入。

　　K1、K2：啟動無源常開輸出。

　　布線要求：信號總線采用截面積不小于1.0mm²的雙絞線。
